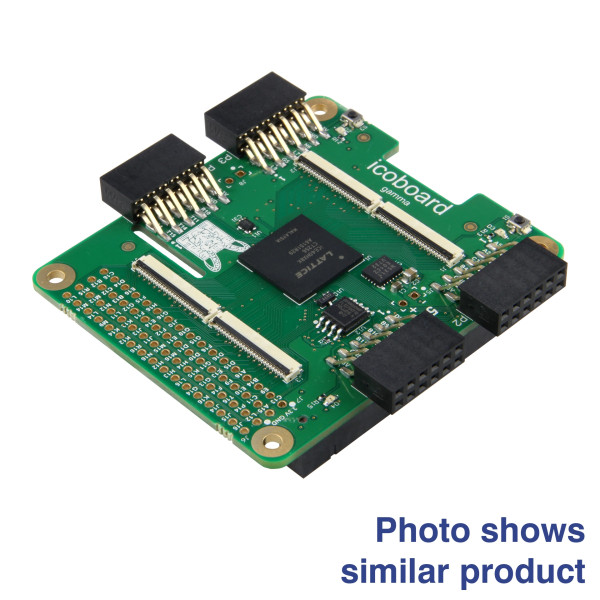

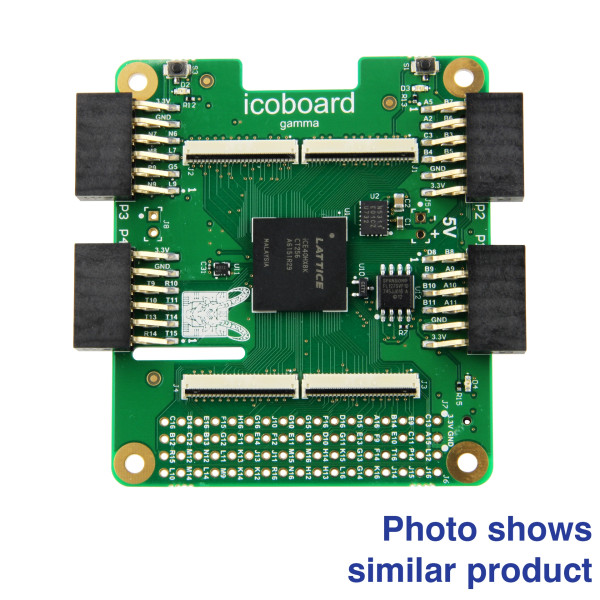

icoBoard バージョン 1.1 (8 Mbit SRAM 搭載)

この製品は、TE0887-03Mの代替品です。

特徴

• ラティスICE40HX8k
• Yosys、ArachnePnR、icestorm で構成されるオープンソース ツールチェーン icoTC によってサポートされています。
• 主に学習者やいじくり回す人向け
• バッファなしの 3.3 V インターフェイスを備えた 4 Pmod コネクタ
• 4 x 16 100mil I/O コネクタ
• それぞれ 36 の 3.3 I/O ラインを備えた 4 つのフラットフレックス コネクタ

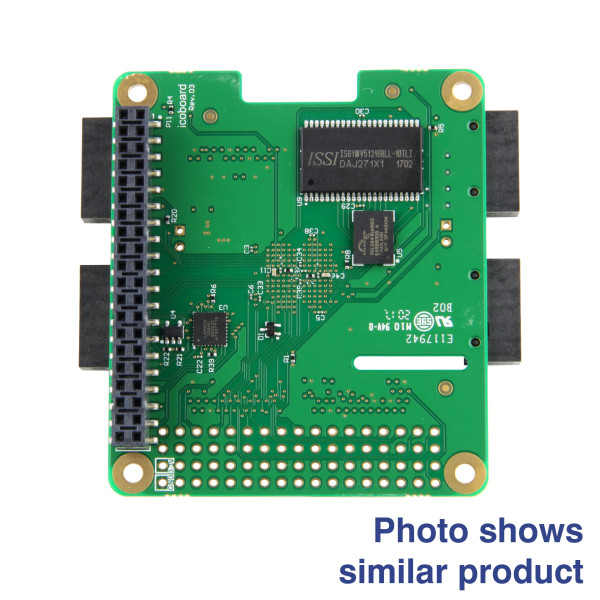

• 16 ビット幅 8 M ビット SRAM
• 8 ビット幅 64 M ビット HyperRAM
• 4 つのビットストリームまたはデータを保存するための 16MByte SPI フラッシュ メモリ
• プログラム可能なステータス LED 3 個、緑色
• 押しボタン2個

IcoBoard が RaspberryPi に接続されている場合、電源は RaspberryPi から供給されます。icoBoard がスタンドアロンで動作する場合、電源ピンに 5V 電力を供給する必要があります。すべてのツールを備えた RaspberryPi 用の動作する microSD カード イメージがダウンロードできます。

納品物

• 8 Mbit SRAM を搭載した 1 x TE0887-04-M icoBoard

追加情報

• ウェブサイト icoboard.org
• 回路図はダウンロード エリアまたは Google ドライブにあります
• icoBoard のサポートはメーリングリストによって提供されます
