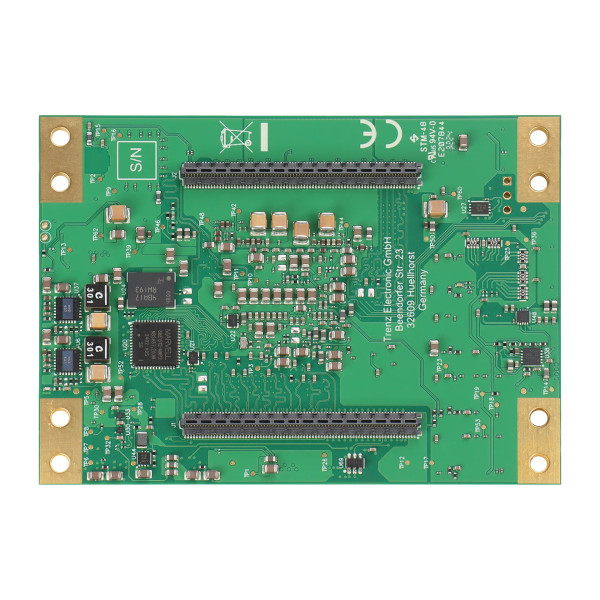

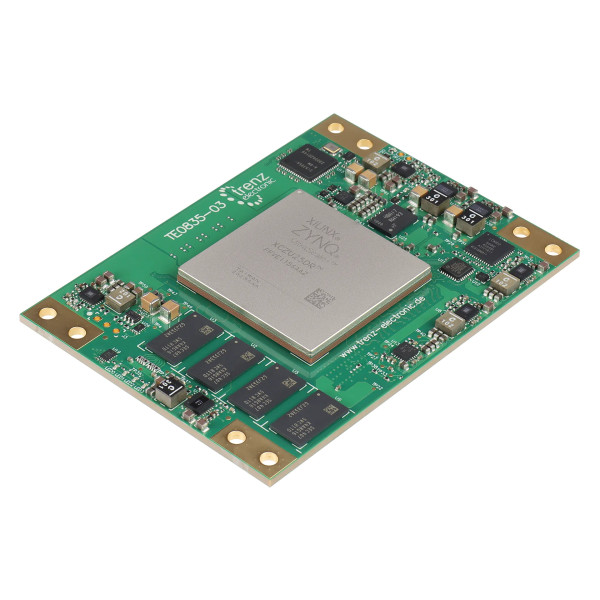

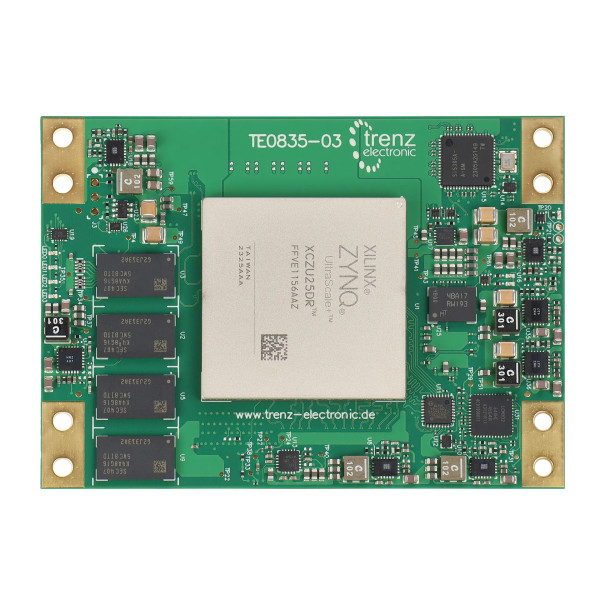

AMD Zynq™ UltraScale+™ ZU25DR-1E を搭載した RFSoC モジュール。 4GByte DDR4; 6.5×9cm

この製品の前身は TE0835-02-MXE21-A です。Trenz Electronic TE0835 は、AMD Zynq™ ベースの拡張グレード モジュールです。 UltraScale+™ RFSoC。このモジュールには、4 x 1GByte DDR4 SDRAM メモリ、2 x 64MByte SPI フラッシュ メモリ、USB2.0、イーサネット トランシーバー、および 2 x Samtec Razor Beam ボードツーボード (B2B) コネクタが装備されています。システム コントローラー CPLD は Lattice MachXO2 によって提供されます。Zynq UltraScale+ RFSoC ファミリは、マルチバンド、マルチモードのセルラー無線およびケーブル インフラストラクチャ (DOCSIS) の主要なサブシステムを、機能豊富な 64 ビットクアッドコア Arm Cortex を含む SoC プラットフォームに統合します。 A53 およびデュアルコア Arm Cortex-R5 ベースの処理システム。すべての部品は少なくとも 0°C ～ +85°C の拡張温度範囲に対応しています。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• SoC/FPGA
  • デバイス: AMD Zynq™ UltraScale+™ RFSoC XCZU25DR-1FFVE1156E Gen1
  • このシリーズの他のアセンブリ オプションはデバイスで利用可能です
    • ZU27、ZU28 (Gen1)
    • ZU43、ZU47、ZU48 (Gen3)
  • スピードグレード: -1
  • 温度範囲: 拡張
  • パッケージ: FFVE1156
  • エンジン: クアッドコア Arm Cortex-A53 MPCore 最大 1.3GHz
  • 4.096 GSPS の 8 x 12 ビット RF-ADC
  • 6.554 GSPS の 8 x 14 ビット RF-DAC

• RAM/ストレージ
  • 4 x 1GByte DDR4 SDRAM
  • 2 x 64MByte SPI ブート フラッシュ (デュアル パラレル)
  • EUI-48 ノード ID を備えた 2 K ビット I2C シリアル EEPROM

• 機内
  • 格子MachXO2 CPLD
  • プログラマブルな超高性能 DSPLL
  • USB2.0 OTGトランシーバー
  • ギガビットイーサネットトランシーバー
  • 3×オシレーター
  • 4 x ユーザー LED

• インターフェース
  • 2 x Samtec Razor Beam ST5 (2 x 80 極) 基板間コネクタ
  • 合計 I/O: 40 IO、20 LVDS、32 MIO
  • 8×GTY
  • 4×GTR

• パワー
  • 5V +/- 10 % 入力電源電圧

• 次元
  • 6.5×9cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0835-03-MXE81-A AMD Zynq&trade 搭載 Trenz Electronic RFSoC モジュールUltraScale+™ RFSoC ZU25DR
