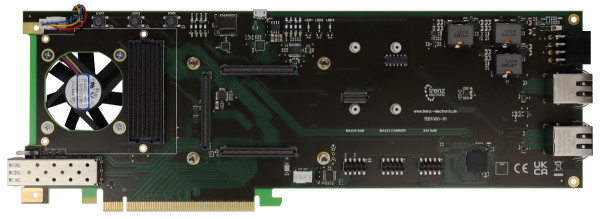

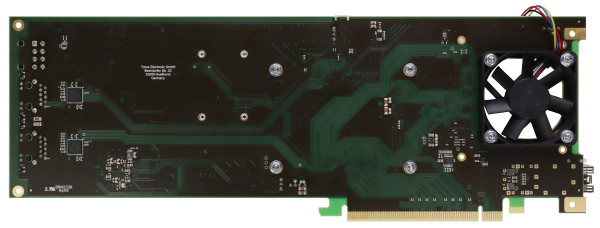

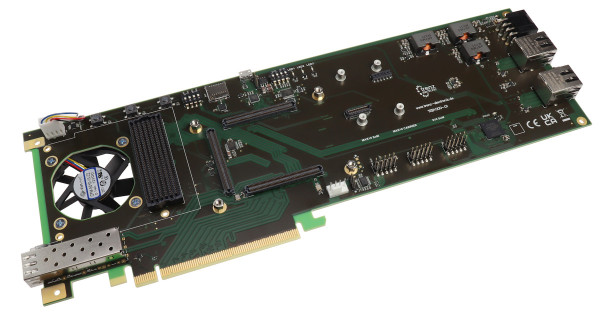

TEB1000-02-A

Trenz Electronic TEI1000 SoM用ベースボード

Trenz 電子ベースボード TEB1000 は、Trenz 電子モジュール TEI1000 の使用のために特別に設計および開発されました。

特徴

  • PCIe フルレングス フォームファクター
  • サポートされているSoM
    • TEI1000 アルテラ Stratix 10 SoM
  • B2B コネクター
    • Samtec ADF6 240ピンモジュールコネクタ x 3
  • I/O リソース
    • PCIe 8レーン（GBT）
    • ANSI/VITA 57.4準拠FMC+
      • トランシーバー x 4 (GBT)
      • 116 x IO（LA + HAバンク）
      • クロック、トリガー、JTAG、制御信号
    • SFP+コネクタ（GBT）
    • CRUVI拡張インターフェース
      • 高速CRUVI B2Bコネクタ x 1
      • 低速CRUVI B2Bコネクタ x 1
    • ギガビットイーサネットRJ45コネクタ x 2
    • USB 2.0 マイクロ A/B コネクタ
    • レベルトランスレーター付きSDカードスロット
  • クロックソース
    • 3 x 固定クロックジェネレータ
  • オンボード周辺機器
    • EUI-48 ID (MAC) 付き 2 x 2Kb EEPROM
    • LED 5 個（赤 1 個、緑 4 個）
    • 4ビットユーザーDIPスイッチ
    • ユーザープッシュボタン x 2
    • リセットプッシュボタン
    • FMC冷却ファン
  • システムコントローラー
    • MAX®10 システムコントローラ
  • 電源
    • 12V（8ピングラフィックカードコネクタのみ）
  • サイズ
    • 106.65 x 311.83 mm
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TEB1000-02-A Trenz Electronic Altera®Stratix®10 ベースボード
  • 1 x TEI0004 FPGA USBプログラマ2 JTAG

追加情報


リンク

製品名価格
TEB1000-02-A71,800カートに入れる
