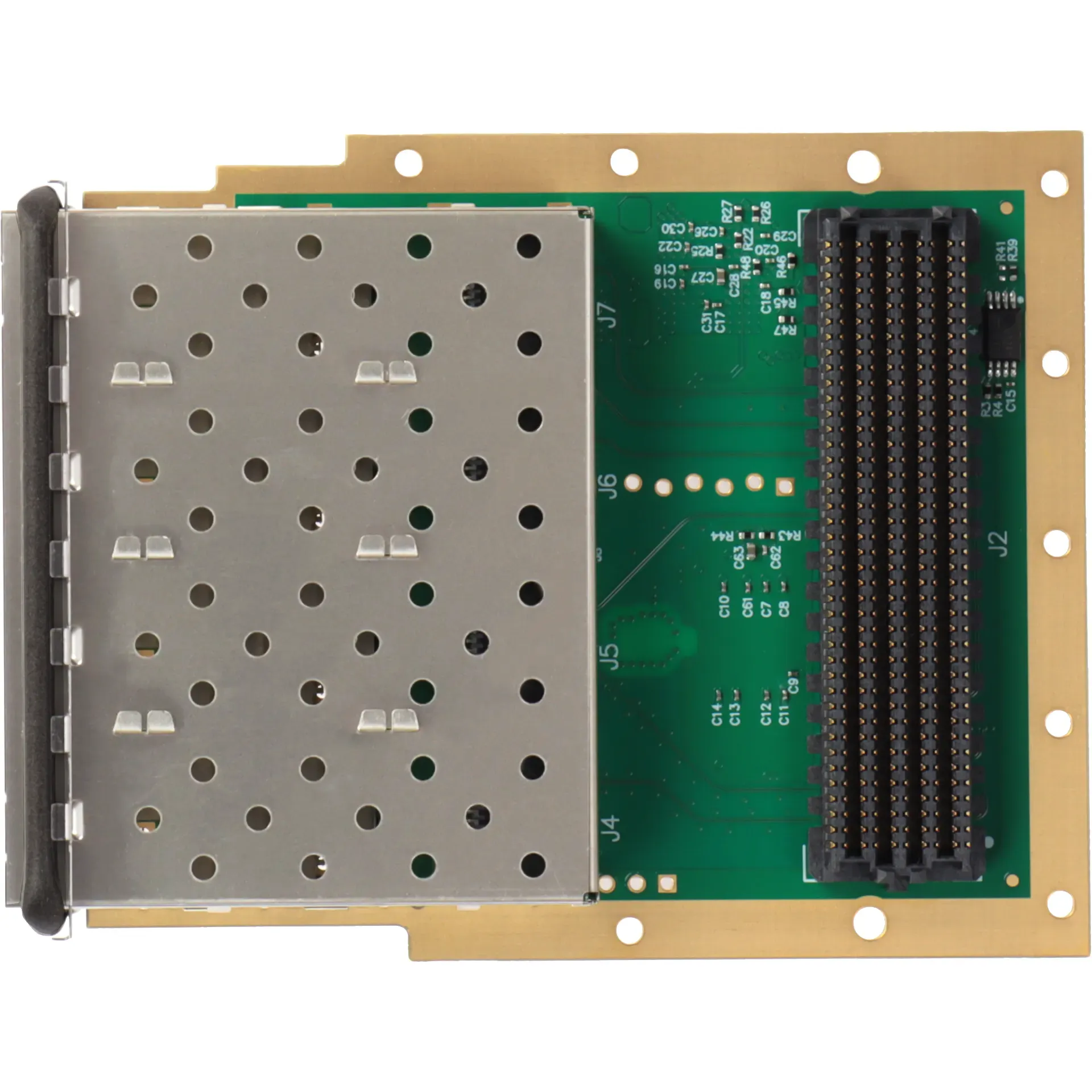

4つのSFP+ 10 Gbitポートを備えたFMCカード

この製品の前身は TEF0008-02-Dです。すべての変更は、製品変更通知 (PCN)に記載されています。Trenz Electronic TEF0008 は、VITA 57.1 FMC HPC 標準に基づいた FPGA からメザニン カード (FMC) であり、光ファイバー SFP モジュール用の 4 つの SFP+ 10 Gbit ポートを備えています。これは FMC HPC キャリアで使用することを目的としており、スタンドアロンでは使用できません。フロント パネルは追加アクセサリとしてのみ提供されます (Trenz 製品番号 11)。34034）。SFP ケージによる物理的な制限のため、フロント パネル付近の取り付け穴は実装されていません。寸法は、一部の領域で Vita 57.1 標準で定義された寸法を超えています。カードの中央領域では、ケージはこの領域に指定された最大高よりも高くなっています。キャリアカードがこのスペースを他のコンポーネントの機械的競合のために使用していないか、注意深く確認してください。下側が上限になっています。すべての部品は少なくとも -40°C ～ +85°C の工業用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• 4つのSFP+ 10 Gbitポート
• HPC FMCコネクタ
• 低ジッタプログラマブルクロックジェネレータ
• アルテラ MAX 10 FPGA 10M08SAU169I7G
• 3.3 Vから1.8 VへのDC/DCコンバータ
• 32 Kビット EEPROM
• ステータスLED（緑）
• 寸法: 69 x 84 mm (SFP+コネクタを除く) (+ 5.5 mm)
• PCB 上部の最も高い部分は 9.5 mm（SFP+ ケージ、フロント プレートを除く）、下部は 1.4 mm（MAX10 FPGA）です。

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEF0008-03-D Trenz Electronic FMCカード

追加情報

• メーカー品番: TEF0008-03-D
