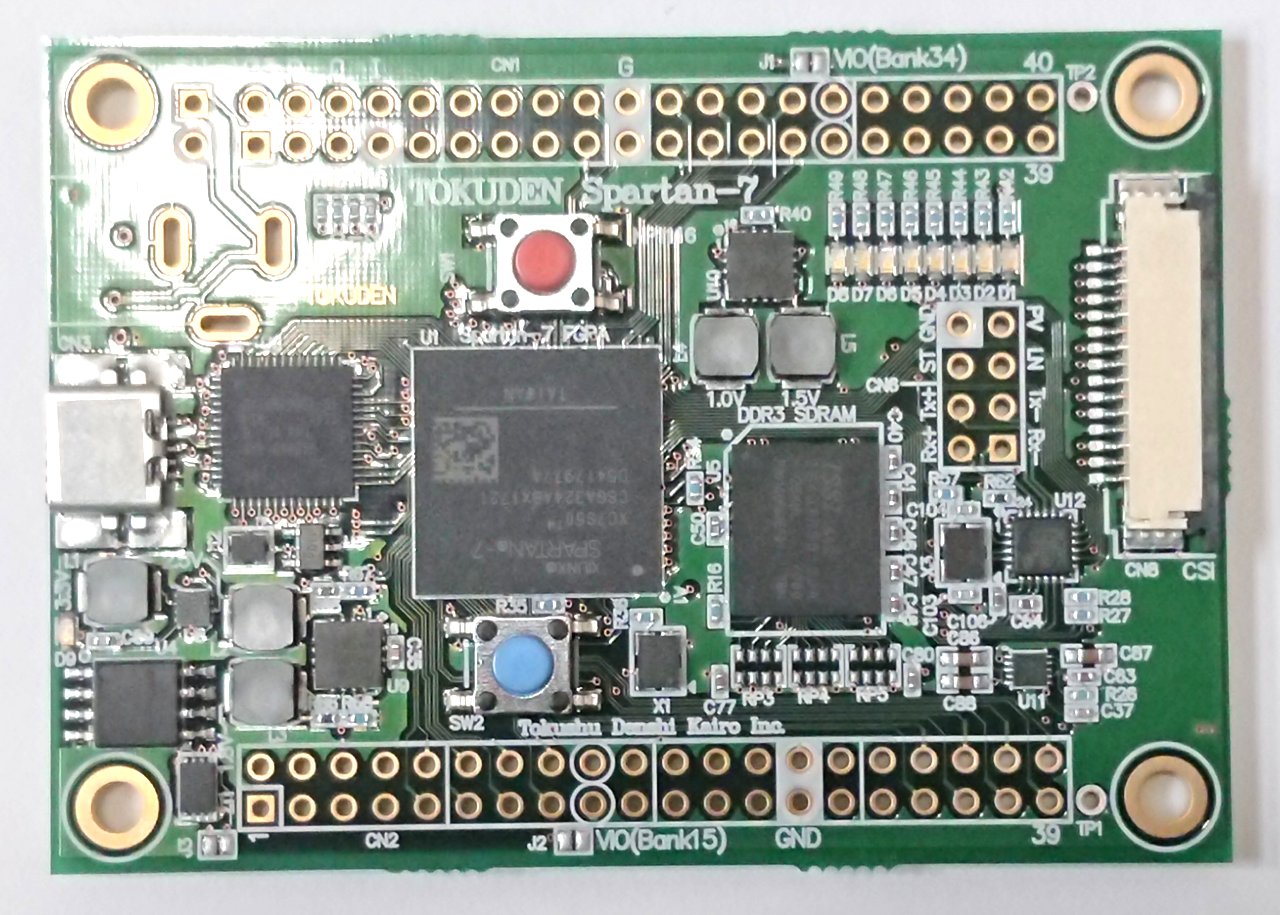

特電Spartan-7評価ボードは、名刺サイズでコンパクトなFPGA評価ボードです。産業用計測制御装置の試作や試験用に、機器に組み込まれるプロトタイピング用途を想定して設計されています。

本ボードは、DDR3メモリとUSB2.0インタフェースと、USB-JTAG機能をオンボードで搭載しています。当ボードの特徴は、64本のI/Oピンを、メザニンコネクタではなく2.54mmピッチのピンヘッダを搭載していることにあります。このため万能基板やブレッドボードに挿すことができ、実験や試作に手軽に使うことができます。

FPGAの回路を設計する喜びをお客様と分かち合いたいと考え、心を込めて設計しています。FPGAを使いやすくするための国産ならではの細かい気配りは、海外製ボードには決して真似できません。

アプリケーションとしては、Microblazeを利用したコンパクトなLinuxシステムや、HDMI入出力回路など、技術的に興味深く、かつ実用的なものを予定しています。

主な仕様

• XC7S50-1CSGA324Cを搭載
• DDR3L SDRAM 512MByte、666MHzアクセス
• SPI ROM 128Mbit
• USB 2.0 HighSpeedインタフェース
  • In/Outともに30～40MByte/sでホストPCと通信可能
  • FPGAですぐに使えるIPコア付属
  • USB-JTAG機能搭載
  • 専用ソフトおよびMITOUJTAGからコンフィグ可能

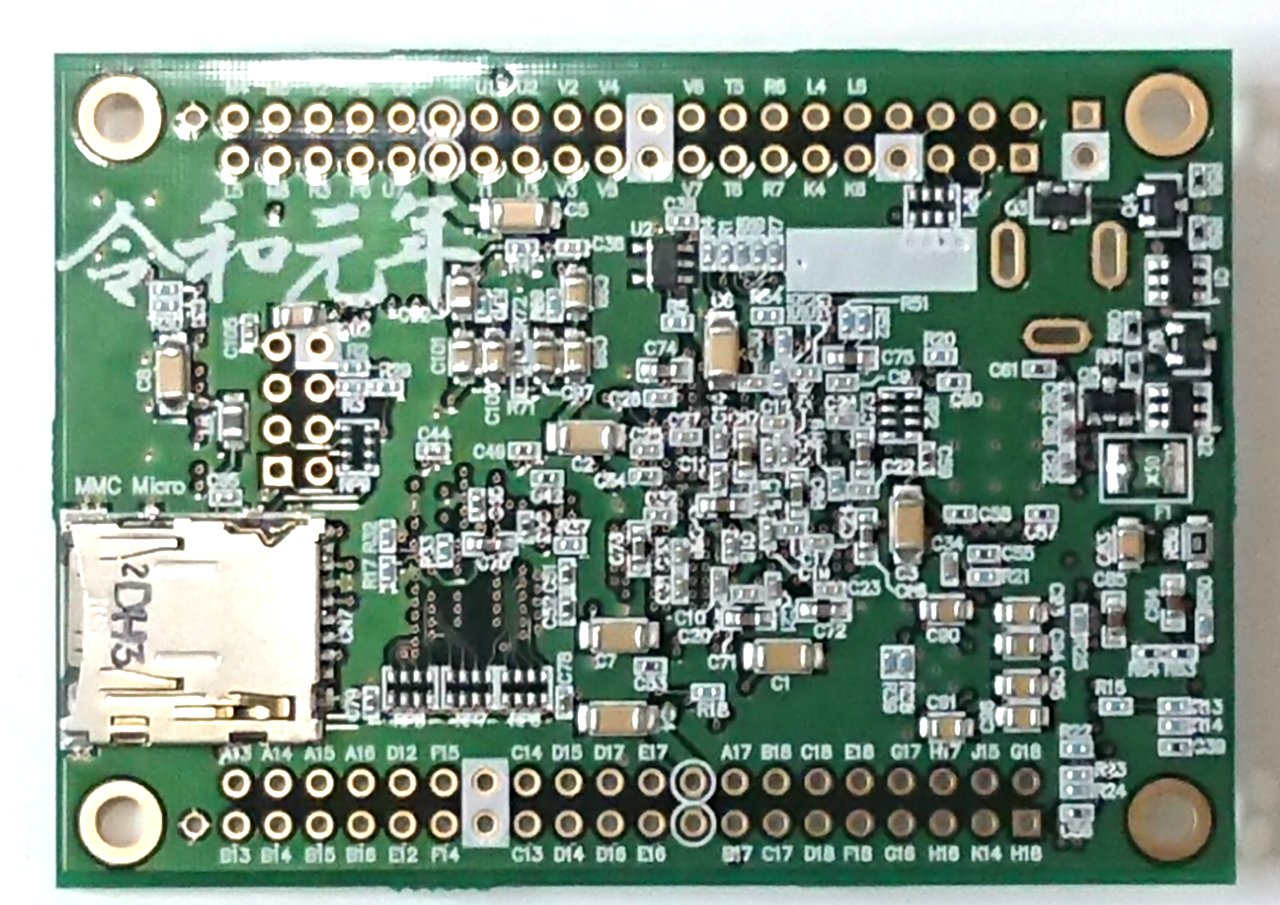

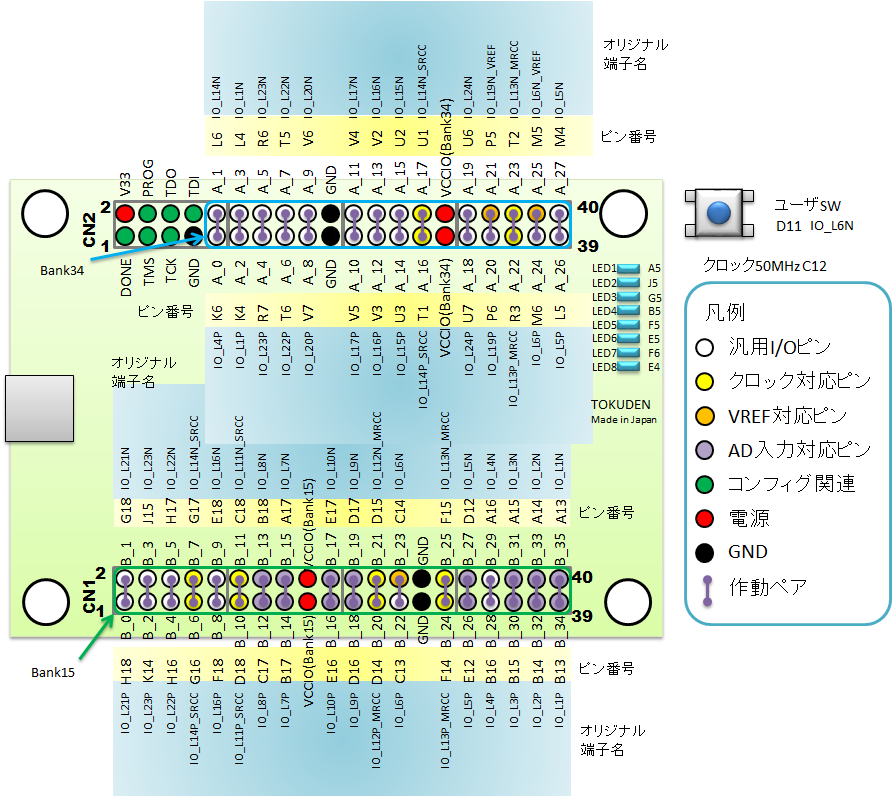

• 汎用I/Oポート 64本 (LVDS32chとしても使えます)
• その他のインタフェース
  • MIPI CSI (Raspbery Piカメラなどを接続可能)
  • Micro SDカードスロット
  • LAN用PHYを搭載。100BASE-TXが使用可能
• 電源
  • ACアダプタ、USBからの5V単一電源で動作。
  • 3.3Vを基板に直接給電して動作することも可能
• 基板サイズ 7cm×5cm​

想定する用途

• 産業用機器、組み込み機器、IoT機器のプロトタイピング
• MicroBlazeの実験・評価
• RISC-Vの実験・評価
• ZYNQより低消費電力なFPGA＆マイコン搭載機器の開発
