ザイリンクスZynq UltraScale + ZU9EG搭載高性能スタータキット

TE0808-04-09-2IB-Sは、FPGA本体ボードである「TE0808-04-09EG-2IB UltraSOM+モジュール」を、ベースボードの「TEBF0808-04」上に搭載し、「Core V1 Mini-ITXエンクロージャー」筐体に納めたものです。

400Wの電源、XMOD FTDI JTAGアダプターを2つ、8GBマイクロSDカード、USBケーブル等が付属しており、この装置だけでUltraScale+を応用したLinux PCをすぐに動作させることができます。



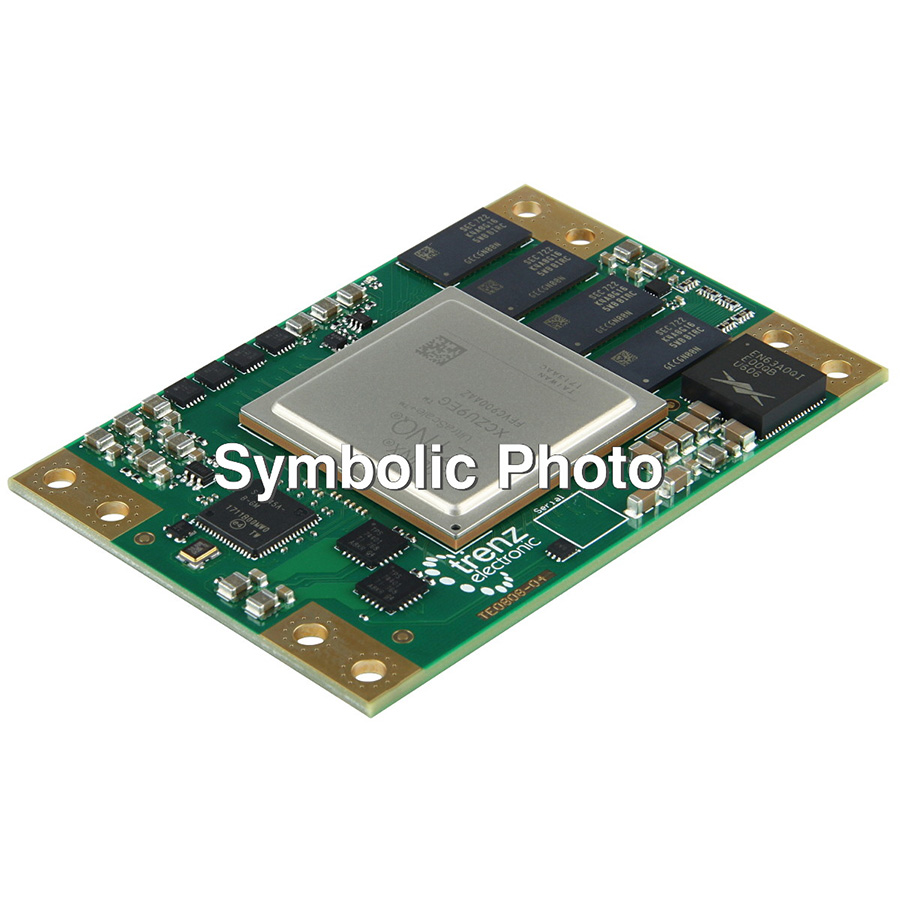

TE0808-04-09-2IB(本体基板)の主な機能

• XILINX Zynq UltraScale + XCZU9EG-2FFVC900I
• ZU9EG 900ピンパッケージ
• B2Bコネクタ：4 x 160 pin
• 4 GByte 64ビットDDR4 SDRAM
• 64MBのSPIブートフラッシュ（デュアルパラレル）
• ユーザーI/O
  • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
  • シリアルトランシーバ：4 x GTR + 16 x GTH
  • トランシーバクロックの入出力
  • PLLクロックジェネレータの入出力

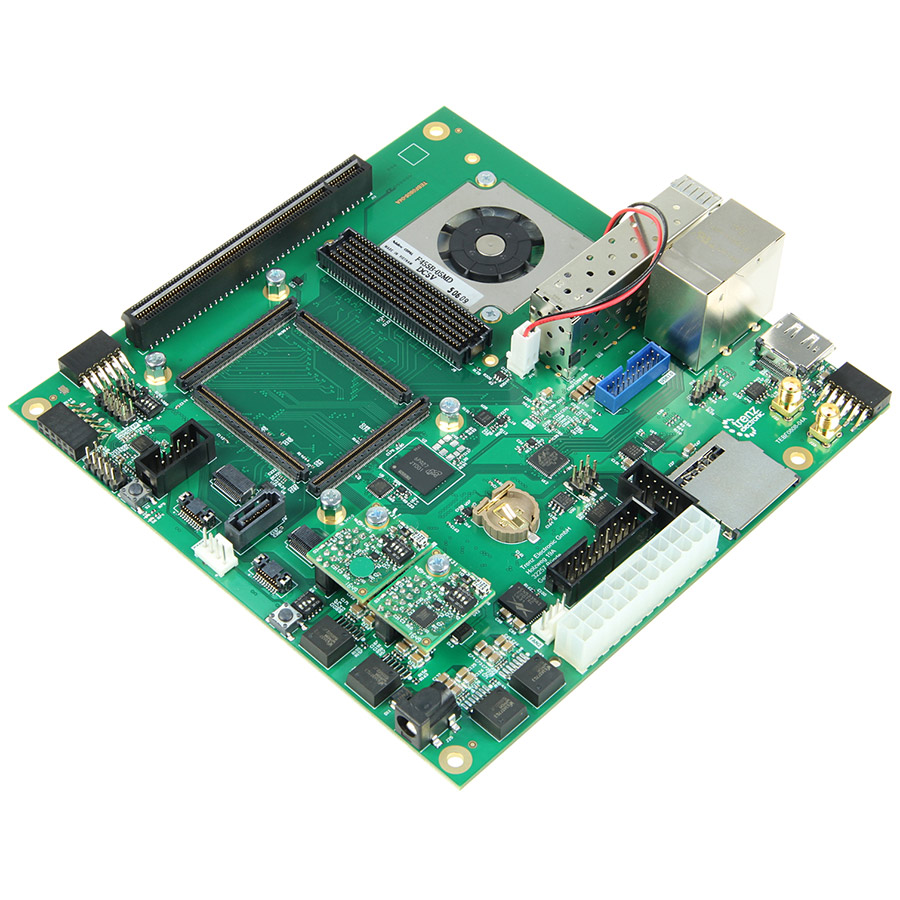

TEBF0808-04(ベースボード)の主な機能

• Mini-ITXフォームファクタ
• ATX電源コネクタ
• USB3ハブ付きUSB3
• ギガビットイーサネットRJ45
• 起動可能なMicroSDカードおよびeMMC
• PCIeスロット – PS GT接続。PCIe 1レーン（16レーンコネクタ）
• DisplayPort シングルレーンPS GT接続
• SATAコネクタ
• FMC HPCスロット（1.8V max VCCIO）
• デュアルSFP+
• One Samtec FireFly（4GTレーン・ビダール）
• 逆ループバック用Samtec FireFlyコネクタ1個
• ファンコネクタ、PCエンクロージャ、FMCファン
• CAN FDトランシーバ（10ピンIDCコネクタ）
• 20ピンARM JTAGコネクタ（PS JTAG0）

Core V1 Mini-ITX(筐体)の特徴

• 寸法：260 x 276 x 316 mm
• 材質：スチール
• カラー：ブラック
• I/O：2個のUSB 3.0と、1個のオーディオ入出力

パッケージ内容

• 電源　400ワット、12V、ATX 2.3ファン付
• ヒートシンクMBH31001-15W / 2.6、事前組み立て済み
• TE0790-02 XMOD FTDI JTAGアダプタ（ザイリンクスツールと互換性あり）、取付済み

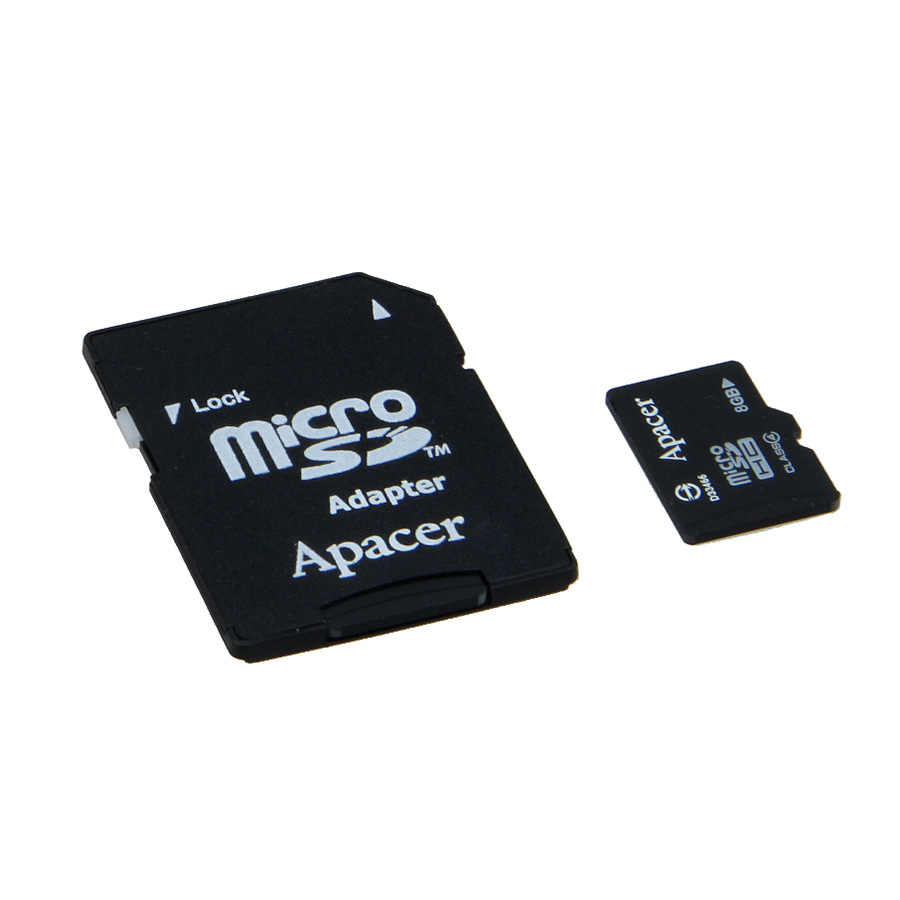

• 8 GB Class 4 microSDHCカード
• USBケーブル×1、Typ A〜Typ B Mini、長さ2m

​※電源ケーブルはPSE法対応のものと交換して出荷いたします。

ダウンロード

• TE0808-04-09EG-2IB
• TEBF0808-04ベースボード
• Trenz Electronic社の公式ページ

追加情報

• Support Forum
