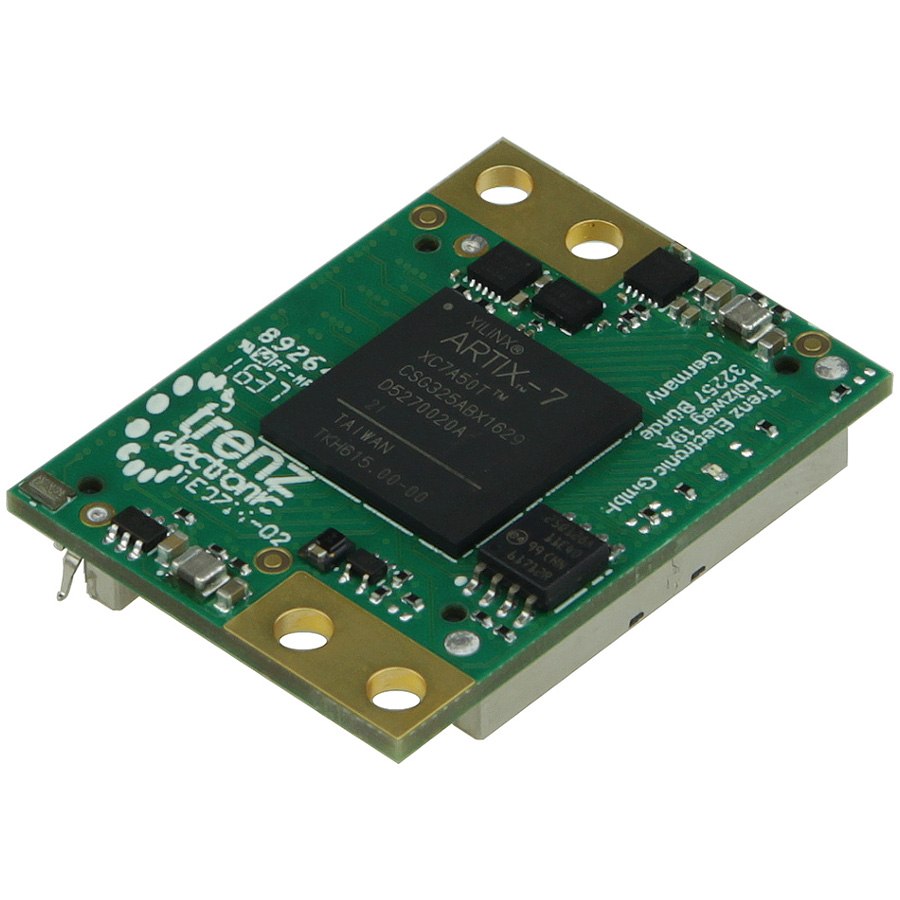

TE0714-02-50-2Iは、Xilinx社のArtix-7 50Tとコンフィギュレーション用16MByte QSPIフラッシュメモリ、すべてのオンボード電圧における強力なスイッチモード電源供給などを搭載した工業用FPGAモジュールです。
また、高速スタッキング接続を介した多数のコンフィギュレーション可能なI/Oが提供されています。
これらすべてが4cm×3cmの小さな基板に入っています。
すべての部品は少なくとも-40度から+85度の工業用温度範囲に入ってます。

特長

• Xilinx Artix-7 XC7A50T-2CSG325I
• 強い衝撃と振動に耐えうる丈夫さ
• サイズ: 4 x 3 cm
• 16 MByte QSPI フラッシュメモリ

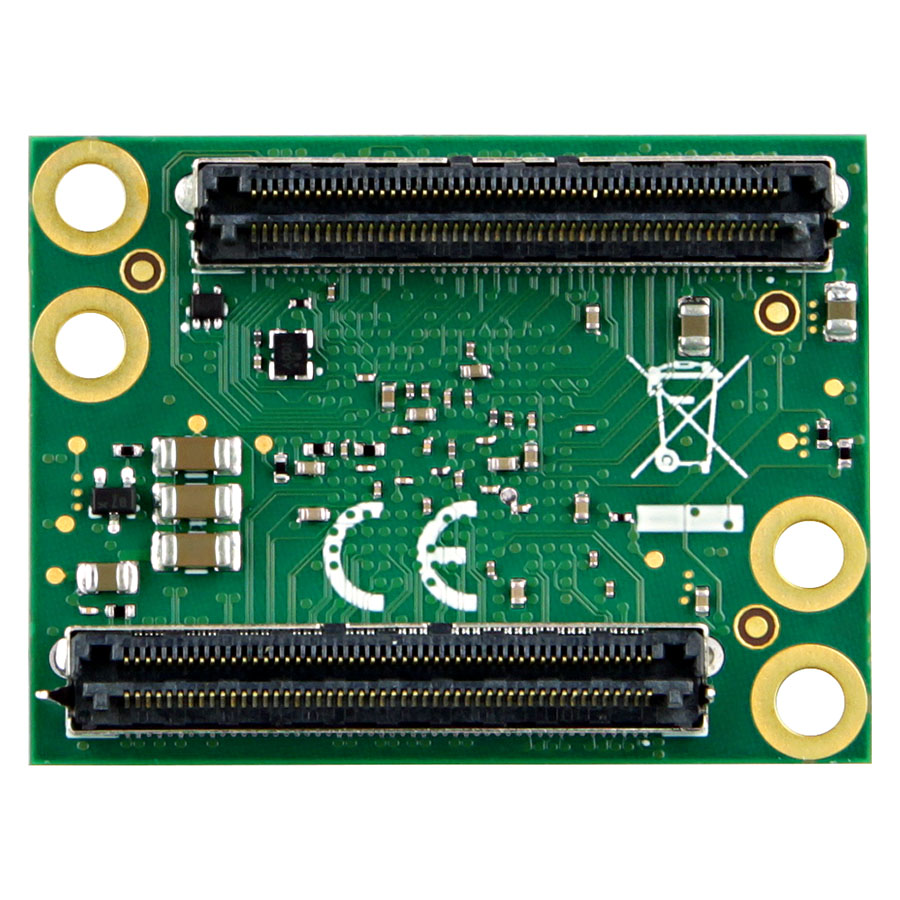

• 2×100の雌雄同体ストリップのプラグインモジュール
  • 144 FPGA I/O
  • XADC アナログ入力
  • 4 GTP (高性能トランシーバー) レーン
  • 信号の完全性のために最適化された I/Oと電源ピン
• 基板上の高効率のDC-DCコンバーター
• eFUSE ビットストリーム暗号化 (AES)
• ユーザー用LED付き

推奨開発環境

Vivado HL WebPACK Edition (無償版)

内容物

• TE0714-02-50-2l × 1

ダウンロード

• リファレンスマニュアル
• 回路図
• Vivado 2016.1 リファレンスデザイン
