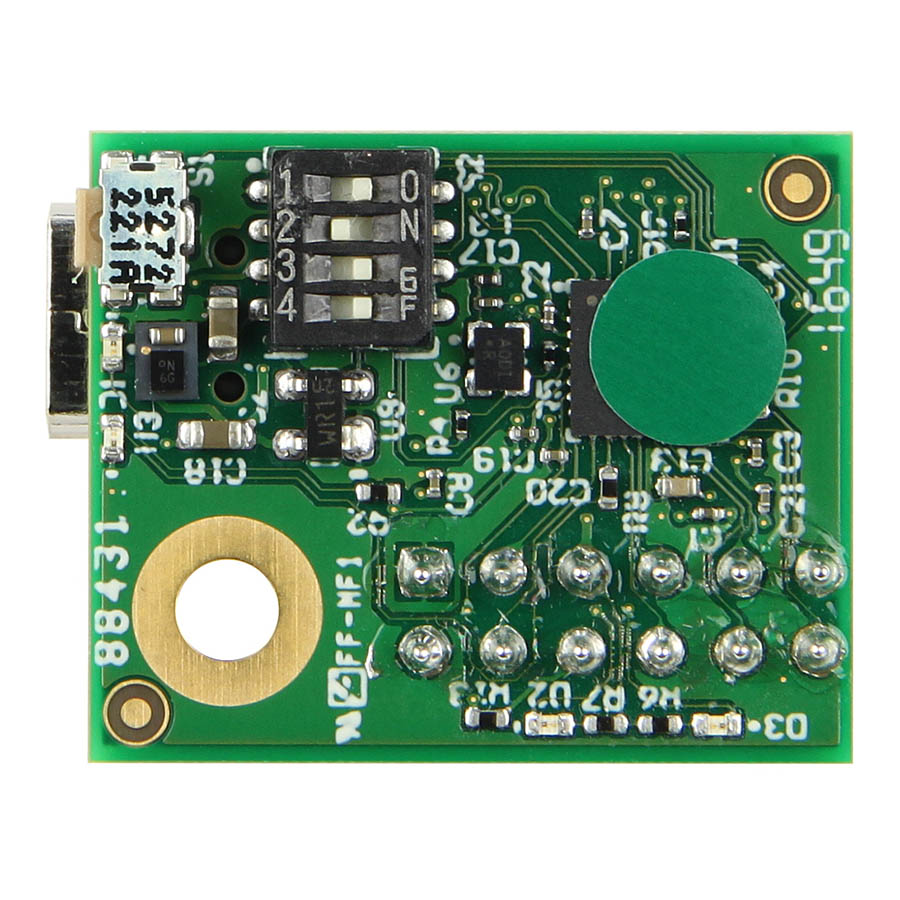

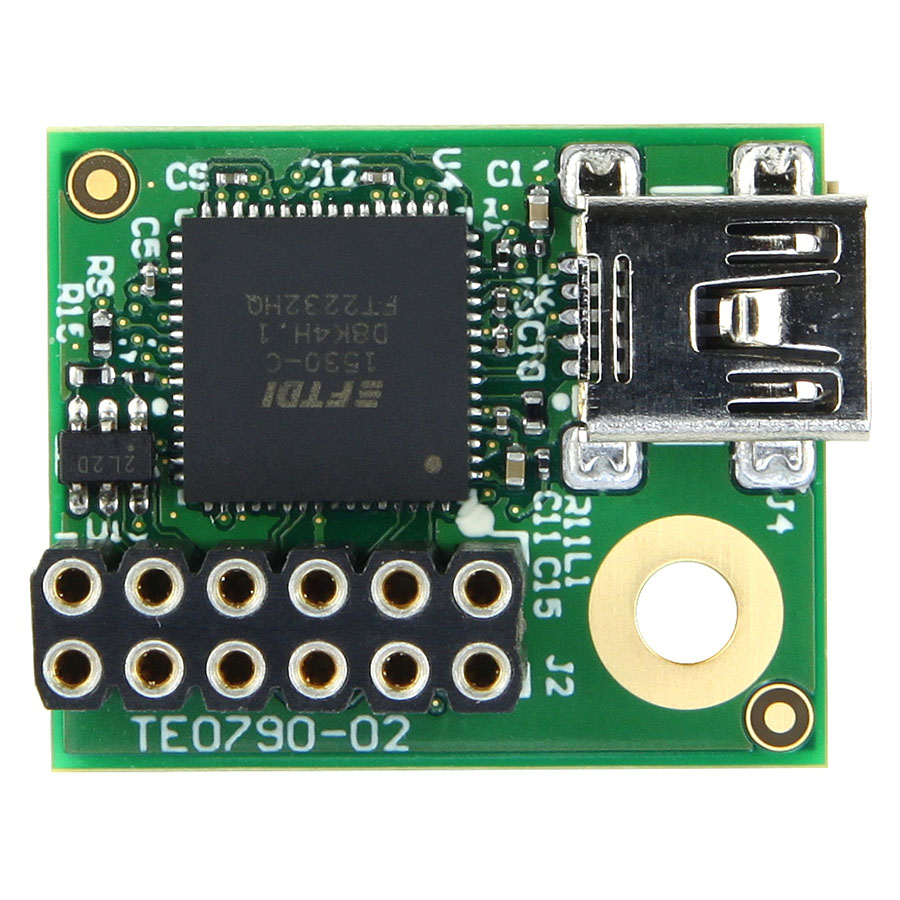

ザイリンクスツールと互換性のあるJTAGアダプタ

Xmod-USB-Xは、FTDI FT2232H USB2 HSインターフェイスチップをベースにした2チャンネルのユニバーサルUSBアダプタです。

デフォルトでは、ポートAはJTAG、ポートBはシリアルインターフェイスです。

FT2232HのポートAとBは小型のオンボードプログラマブルCPLDに接続されているため、FT2232HファンクションをXmod 12 x 8モジュールの8つのユーザI / Oピンにフレキシブルに再マッピングできます。JTAG機能をサポートするベースボード上の最小PCB面積は、5x10 mmです。（取り付け穴のスペースは含みません）

注：このアダプタは、ザイリンクスツールと互換性があり、Vivadoから使用できます。

この商品はリビジョン変更のためTE0790-03へとアップグレードされました。



---

※FTDIプログラミングツールを使用してFT2232H EEPROMにアクセスしないでください。そうすることで、通常は目に見えないユーザーEEPROMの内容が消去され、保存されたXilinx JTAGライセンスが無効になります。このライセンスがなければ、オンボードのJTAGにザイリンクスのツールを使用することはできなくなります。FTDIのWebサイトのソフトウェアツールは、ユーザEEPROMの内容を消去する前に、警告や確認を求めません。





特徴

• Xmodフォームファクタ
  • 6×2, 8×4, 10×6, 12×8, 5×2, 5×3のスロットに対応
  • サイズ: 20×25mm
  • M3マウンティングホール
• FT2232H
  • Bチャネル RX/TX LED
  • mini-USBコネクタ
  • 93C56 EEPROM
• Lattice XO2-256 CPLD
  • Latticeのツールによるプログラムの書き込み
  • 8ピンのI/Oピン
  • VCCIOは3.3Vまたはユーザ供給の1.8～3.3V
  • ユーザLED (赤色)
  • 12MHzオンボードオシレータ
• USB経由の電源供給
• 電源LED（緑)
• ユーザーボタン
• 4連ディップスイッチ
  • CPLDプログラムモードの変更
  • FTDI EEPROMの有効/無効の設定
  • VIOをVCCに接続
  • VCCをUSBから供給

内容物

TE0790-02 × 1

(USBケーブルは含まれません)
