MITOUJTAG 1.5→2.1

　MITOUJTAG BASIC 2.1以降のバージョンは、MITOUJTAG 1.5と比べ格段に進化しました。

　どのような点が進化して使いやすくなったのか、その一例を紹介します。

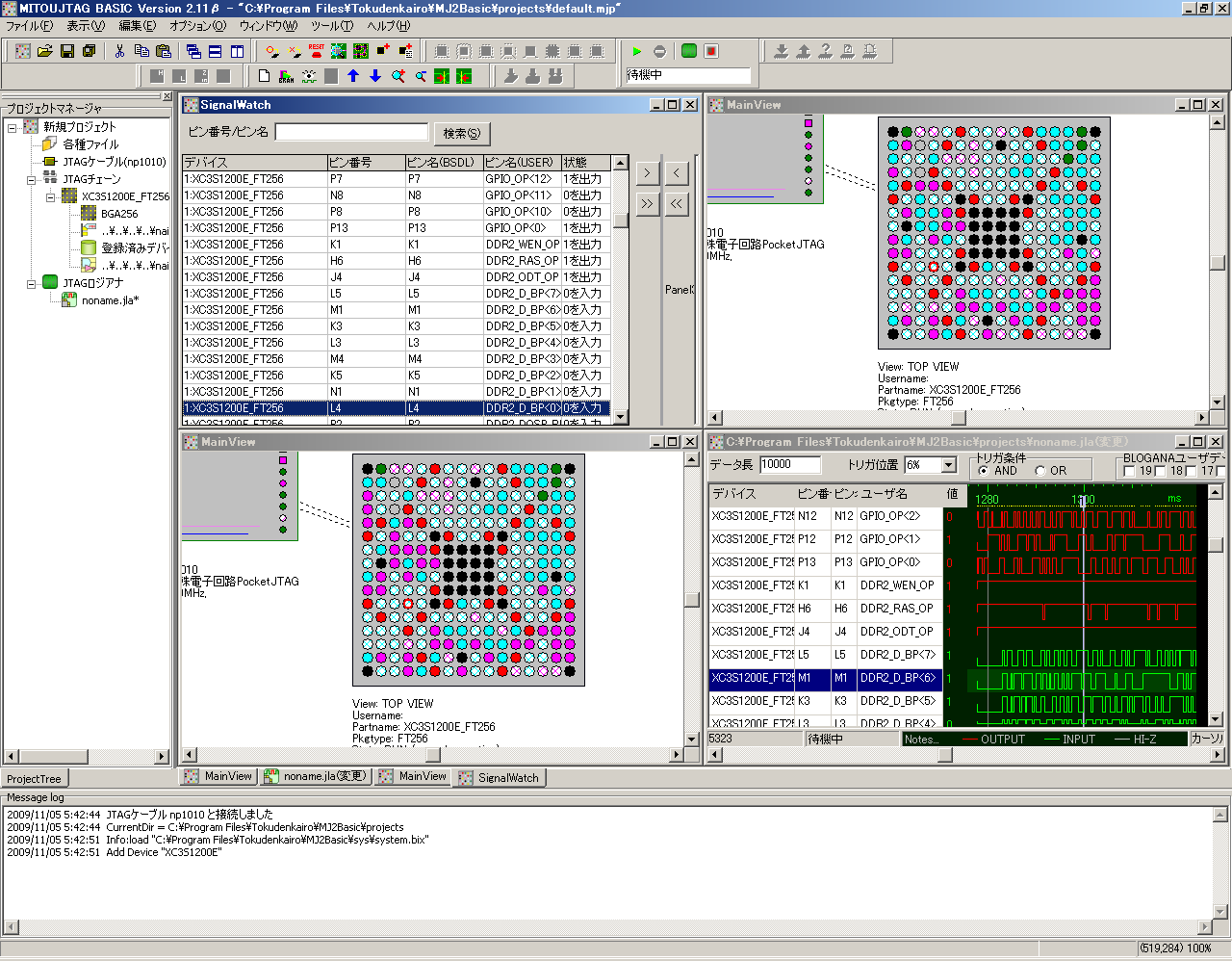

マルチウィンドウ対応

　MITOUJTAG 2以降のバージョンでは、マルチウィンドウ対応のアプリケーションになったため、JTAGロジックアナライザの波形を見ながらバウンダリスキャンの可視化を同時に見たり、複数のバウンダリスキャン可視化ウィンドウを開いたり、いろいろな場所を見ることができるようになりました。ロジアナや信号ウォッチウィンドウ、SVFプレイヤーなどのツールは、子ウィンドウのひとつとして開くようになり、操作が楽になります。

プロジェクトツリー

　プロジェクトツリーを見ると、JTAGチェーンにどのようなデバイスがつながっているかが一目でわかります。
　各種デバイスへの操作は、プロジェクトツリーからでも、バウンダリスキャン可視化ウィンドウからでも行え、お客様のスタイルにあった使い方ができます。

　また、プロジェクトごとに関連ファイル（ピン定義ファイルやFPGAの書き込みデータなど）をまとめるフォルダを作成することができ、ファイルの持ち運びが楽にできます。

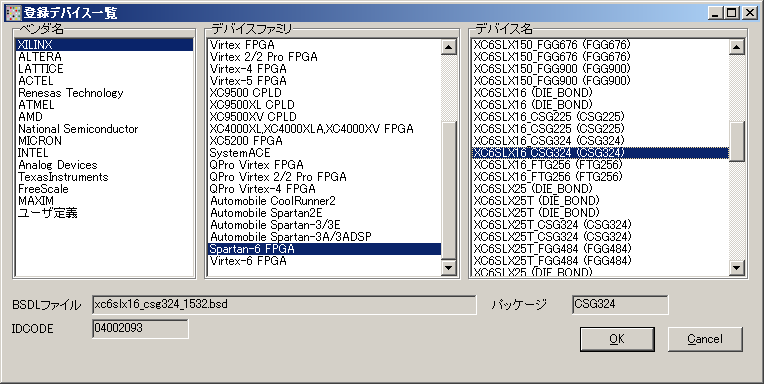

JTAGデータベースの内蔵

　JTAGデバイス・データベースを内蔵しました。

　MITOUJTAG 1.5以前では、インストール後に「BSDLファイルを探してください」とお願いをしていました。これではお客様に過度の負担となるためバージョン2.1からは、各社のBSDLファイルを特殊電子回路が集めて、その中から抽出したJTAGデバイス情報をデーターベースとしてあらかじめソフトウェアに内蔵するようにしました。もう、BSDLファイルを探していただく必要はなくなりました。

　このJTAGデバイスデータベースは、ほとんどの現行メーカーのFPGA、CPLD、CPUを網羅しているため、使う前にわざわざBSDLファイルを探したり、ハードディスク内をスキャンしたりしていただく必要はございません。およそ4000種類のデバイスがすぐに使えます。

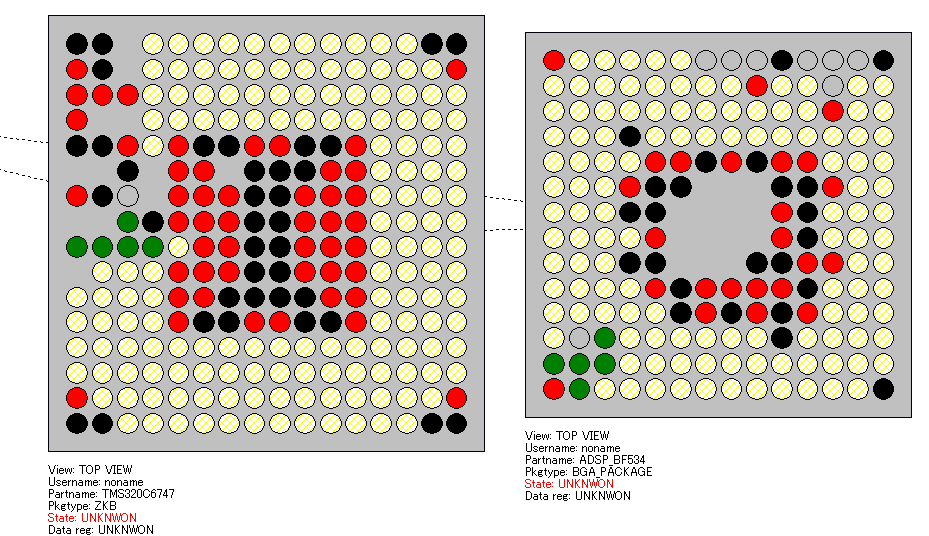

パッケージ形状の自動推定

　さらに、パッケージ形状を自動推定できるようになり、どんな複雑な形状の（BGA）パッケージでも、形状を自動的に推測できるようにしました。BGAのピンが途中で抜けているようなデバイスでも、正しく表示できます。もう、パッケージファイルを探したり、作ったりする必要はありません。

その他

　困ったときにいつでも、F1キーですぐに開けるオンラインヘルプを用意しました。

　MITOUJTAG1.5（サービスパックなし）の頃と比べて、以下のデバイスの書き込みに対応しました。

ALTERA Cyclone2、Cyclone3、Cyclone4、Flex10K、ACEX、MAX2、ArriaGX
XILINX Spartan-6、Virtex5LXT、XCF**P、CoolRunner2、Atrix-7、Zynq、Virtex-7
Lattice XP2

MITOUJTAG 最新バージョンへのアップデート

　MITOUJTAG BASIC 2.5以前のバージョンをご購入のお客様は、最新バージョン2.5へのアップデートが可能です。ご希望のお客様はお問い合わせください。

　ライセンスが有効期限切れのお客様はMITOUJTAG延長サポートライセンスをお買い求めください。最新版のCD-ROMをお送りいたします。
