動作環境

MITOUJTAG Pro/BASIC/Lightをご利用いただくために必要なものは、

Windowsが動作するパソコンと、JTAGケーブルです。

Windowsが動作するパソコンの要件

OS	Windows 2000 , XP, Vista, 7, 8 (32bitまたは64bit版)
CPU	Intel Pentium 4 2GHz以上
USB	USB2.0 HighSpeedモードに対応していること
HDD	300MB以上の空き容量
グラフィックアクセラレータ	特に必要なし

JTAGケーブル

対応しているJTAGケーブルは、

特殊電子回路製　Pocket JTAG Calbe　(推奨)
特殊電子回路製　Mobile JTAG Cable
特殊電子回路製　SmartJTAG
特殊電子回路製　J-Writer
XILINX製パラレルJTAGケーブル、Platform Cable USB
ALTERA製 ByteBlaster
ALTERA製 USBBlaster
Digilent製HS-JTAG
Lattice製 HW7265-DL2

です。

最も推奨するのはMITOUJTAGにセットで付属しているPocket JTAG Cableです。このJTAGケーブルが最もパフォーマンスが高くなります。

ALTERAの評価ボードなどで、外部のJTAGケーブルを接続できないもの(DE0-nano)でUSB-Blasterがオンボードで搭載されているものに対応するため、MITOUJTAGは、USB-Blasterを認識できるようになっています。XILINXの評価ボードでオンボードのUSB-JTAGが搭載されているものもありますが、残念ながら、XILINXのPlatform USB・Embedded Platform USBならびにDigilent社のダウンロードケーブルには対応していません。

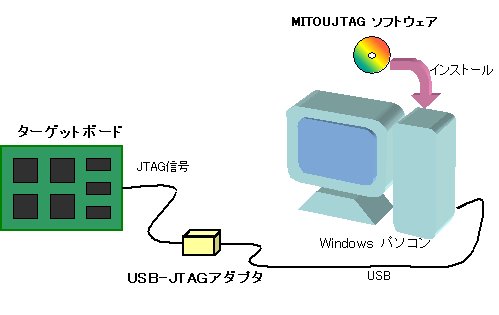

使用イメージ

実際に使用する際の構成を次の図に示します。
