XILINXのJTAGピン配置

XILINXのJTAGコネクタには、9ピンのものと14ピンのものがあります。これらのコネクタのピン配置を右の図に示します。

9ピンのコネクタは2.54mmピッチの1列コネクタです。万能基板にささる普通のピンヘッダが使えます。

14ピンのコネクタは2.0mmピッチなので、万能基板にはささりません。ただし、フラットケーブルにした場合に、1本1本の信号線の間にGNDが入るので、高速動作させる場合には有利です。

Virtex5など高級FPGAの評価ボードでは、14ピンコネクタのほうが多く使われているようです。

なお、14ピンコネクタのVtstという信号は、試験用のものなので、必ずオープンにしてください。

Pocket JTAGをXILINXボードにつなぐと以下の様になります。

基板上でJTAGのコネクタを探し、TCK、TDI、TMS、TDOをつなぎます。VCCにはPocket JTAG Cableの赤い線をつなぎます。GNDにいは黒い線をつなぎます。TRSTはありません。

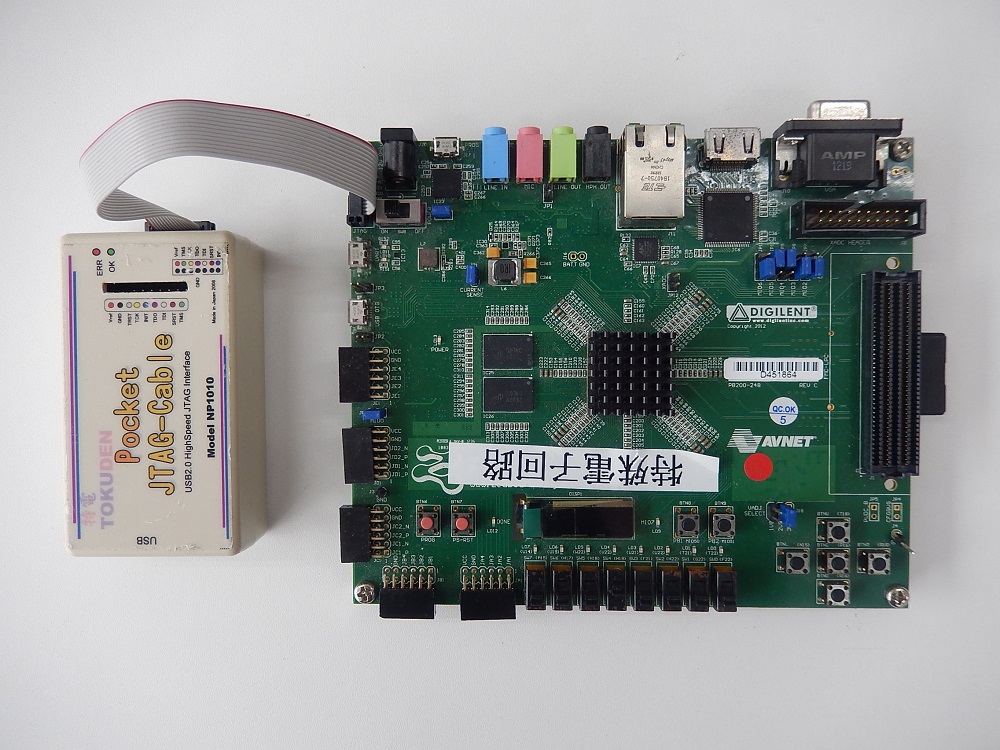

ZED Boardなど、最近のボードでは14ピンのリボンケーブルをつなぐだけで接続できます。

最近ではARMコアが入ったFPGA、ZYNQが出ています。

ZYNQを使う場合は、14番ピンをPSのリセットにつなぐと、XILINX Platform Cable USBを使ってSDKからデバッグができるようになります。
