LatticeのJTAGピン配置

Latticeの純正JTAGケーブルには、HW-USB-1A、 HW-USB-2A、HW-DLN-3C、pDS4102-DL2、pDS4102- DL2A、HW7265-DL2、HW7265-DL2Aといったものがあります。

Lattice 8/9ピンコネクタ

Latticeの8ピンのJTAGコネクタのピン配置を次の図に示します。HW-USB-1A、 HW-USB-2A、HW-DLN-3C、pDS4102-DL2、pDS4102- DL2Aで使用されています。このJTAGケーブルはJTAG以外にSDO/SDI/SCLK/MODEを使った信号も出すことができるためJTAGの類似のピンと共用されています。

9番ピンの役割

Latticeの1列JTAGコネクタには9ピンのものと8ピンのものがあり、1～8までのピン配置は同一で9ピンの有無だけが異なります。INITはデバイスがコンフィギュレーションの準備が完了したことを示す信号(基板→ケーブル)です。

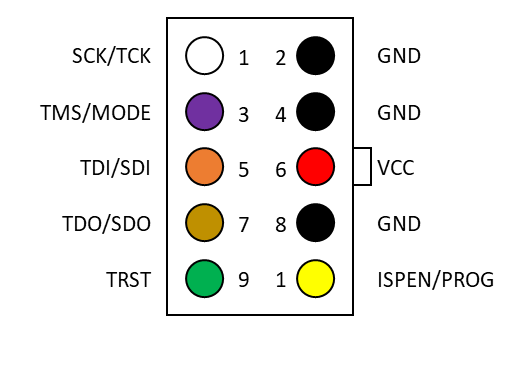

Lattice 10pin コネクタ

Latticeの10ピンのJTAGコネクタのピン配置を次の図に示します。このピン配置はHW7265-DL2とHW7265-DL2Aで使用されます。
