MIPSのJTAGピン配置

MIPS

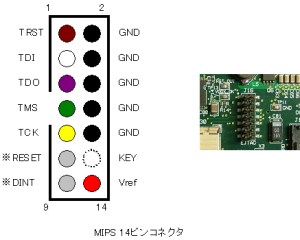

MIPSのCPUをデバッグするためのJTAGコネクタは、14ピンの2.54mmピッチコネクタで、万能基板に挿さります。MIPSのJTAGはEJTAGといいます。



RESETとDINTはオープンにしておけばよかったと思います。

KEYと書かれた端子は、逆ざし防止のためのキーとなる場合があります。





---
