N-WireのJTAGピン配置
N-Wire (旧NECエレクトロニクス)

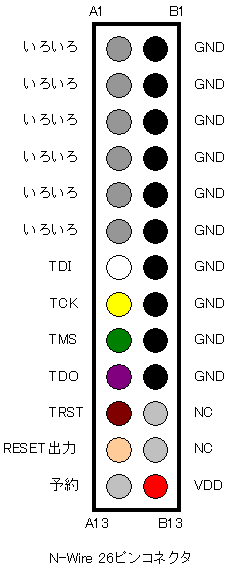

NECエレクトロニクスのV850などをデバッグするためのJTAGはN-Wireと呼ばれます。そのコネクタのピン配置を右の図に示します。
A1～A6まではいろいろと多目的に使われます。GNDになっている場合もあります。ターゲットボード次第なので、オープンにしておけばよいでしょう。
Reset出力と書かれた端子、予約と書かれた端子も、ターゲットボード次第です。
