ハードウェア技術者のためのJTAG-ICE

　JTAG-ICEは、CPUの内部レジスタを読み書きしたり、プログラムをステップ実行させてデバッグを行うためのツールです。　MITOUJTAGのJTAG-ICEは、ハードウェア技術者が本当に必要とするJTAG-ICEを目指して開発しています。

　ハードウェア技術者にとって必要なのは、プリント基板上に実装したCPUが本当に動いているかどうかを確認し、ハードとソフトの問題を切り分けができるツールです。

　そのため、Linux対応やTRON対応などの高度な機能は一切省き、最低限のステップ実行とメモリ・レジスタのリード/ライト、プログラムのダウンロード、CPU内蔵フラッシュROMへのダウンロードなどの基本的な機能に特化しました。

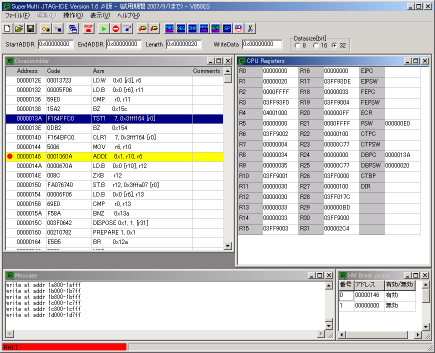

MITOU JTAG-ICE 開発中

　ただし、従来他社から発売されてきたJTAG-ICEのように、CPUの品種を変えると全く別のソフトを購入して使い方を覚えなおさなければならないという問題はありません。様々なCPUのJTAGデバッグを、１つのJTAGケーブルで、かつ、一つの取れたアプリケーションで操作できるようなツールを目指して開発を進めています。

開発状況

CPUベンダー	対応CPU	対応状況
ルネサステクノロジ	SH7144/SH7145	評価版リリース中
	SH7750R (SH-4)	開発済み
	SH7780 (SH-4A)	開発済み
MIPS	MIPS32/MIPS64	開発済み
NECエレクトロニクス	V850ES/JG2	評価版リリース中
NECエレクトロニクス	VR4131	計画中
ARM	ARM7	開発済み
ARM	ARM9	計画中
Intel	XScale250,255,270	計画中
XILINX	MicroBlaze	計画中
	PicoBlaze	計画中
	PowerPC405 （Virtex内蔵）	計画中

　現在は、本JTAG-ICEは現在はMITOUJTAGとは別の単体ソフトウェアとしてパッケージ化されています。MITOUJTAG2.0以降で統合される予定です。

　レジスタの1個2個を気軽に書き換えたり、プログラムを気軽に止めてプリント基板のデバッグに役立てられるという、そのようなICEを目指しています。ご期待ください。
