デバイスの自動認識

MITOUJTAGを起動する。

右のアイコンをクリックします。

次に赤い線で囲まれているアイコン(自動認識)をクリックします。

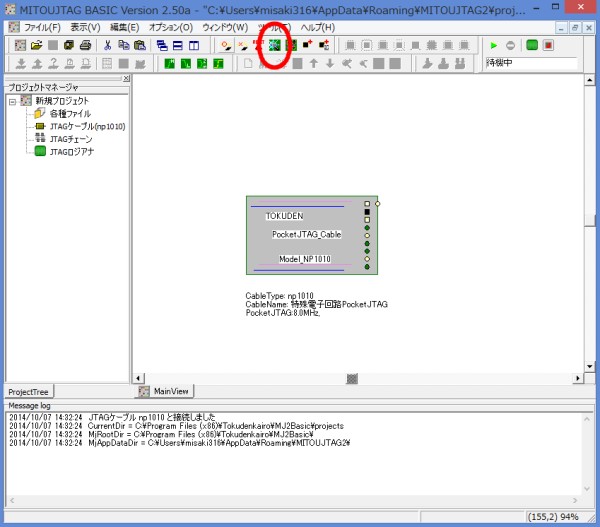

図1　MITOUJTAG起動画面

MITOUJTAGの自動認識アイコンを押すと、次のようなメッセージが表示されます。

「はい」を選択します。

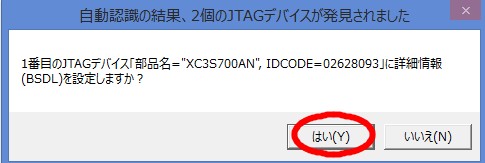

図2　メッセージの選択1

次にデバイスを選択します。

図3　デバイスの選択1

たくさん候補が出てきて迷いますよね。

なぜ何個も出てくるのでしょう。

図4　ウェハーとダイの関係

通常、1枚のウェハーから数百のチップが作られます。このチップを「ダイ」といいます。

このダイにパッケージ番号が振られ、ICとして出荷されます。

パッケージ番号の候補がいくつか出てくるのは、このためです。

ここでデバイスの選び方を確認します。

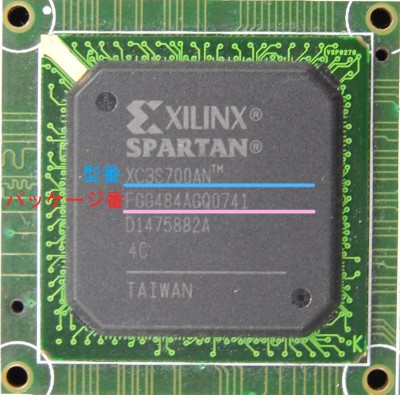

図5　IC拡大図

上のICから、パッケージ番が「FGG484」であることが分かります。

※今回、FGGの最後のGは、鉛フリーという意味です。

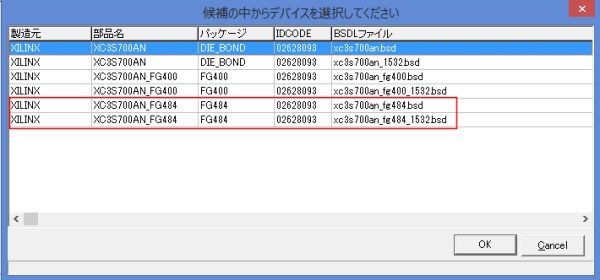

すると、選択肢が赤線で囲まれている2つに絞られました。

XILINXの場合、「_1532.bsd」はあってもなくても同じ意味ですので、

どちらを選んでも問題ありません。

今回は「xc3s700an_fg484.bsd」を選択しました。

次に出てくるメッセージも「はい」を選択します。

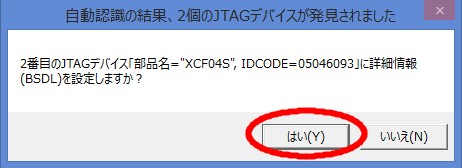

図6　メッセージの選択2

再びデバイスの選択メッセージが表示されますが、ここはどれを選択しても問題ありません。

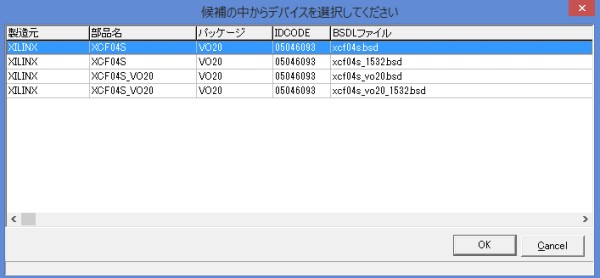

図7　デバイスの選択2

これにて自動認識は完了です。

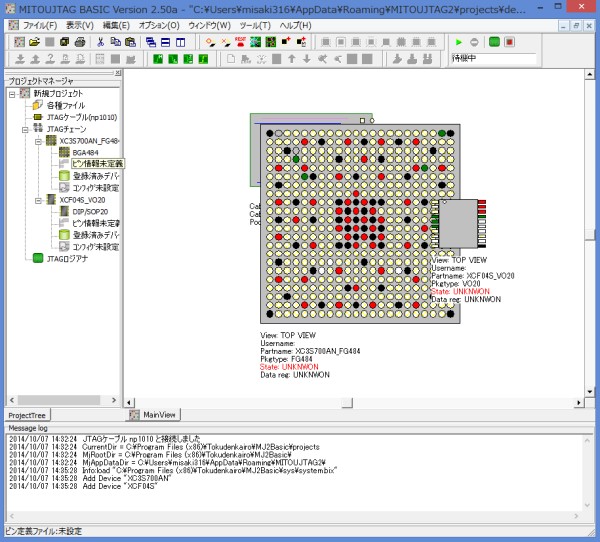

図8　自動認識の完了画面
