モバイル時代の快適JTAGソリューション Pocket JTAG Cable

 USB2.0 HighSpeedで快速USB-JTAG

モバイル環境でのJTAGで、お困りのことはございませんか?

特殊電子回路が開発したPocket JTAG Cableは、USB接続の高機能JTAGインタフェースです。



PocketJTAG

概要

この装置と専用のソフトウェアを組み合わせて使うと、JTAGというデバッグ技術を用いて、CPLD/FPGA/フラッシュROMのプログラミングや、組み込み用RISC CPUのデバッグ、FPGAの入出力信号のモニタなどを行うことができます。



主な仕様

    • Windows2000/XP/7/8 対応
    • USB給電のため、外部電源不要
    • 最大TCK速度 24MHz
    • JTAGポート数 1ch
    • 「TRST、CPU用Reset、汎用入出力ポート」の、3つのPIOを装備
    • ターゲット電源電圧は1.8〜5V 最先端のFPGAでもラクラクインタフェース
    • USB2.0 HighSpeedで高速レスポンスを実現
    • 横90mm×縦50mm×高さ25mmのポケットサイズ
    • 電磁シールドを施したプラスチックケース



Pocket JTAG Cableパンフレット

関連記事

注文情報

PocketJTAG梱包製品名 Pocket JTAG Cable



この商品は単体では販売しておりません。

必ず、MITOUJTAG BASICまたはMITOUJTAG Pro、MITOUJTAG Lightとセットでお買い上げください。

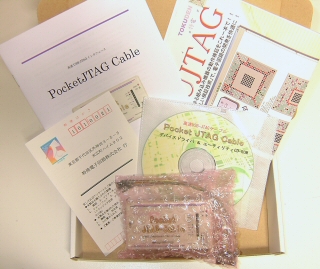

 添付品

  • Pocket JTAG Cable本体
  • フライリードケーブル 9ピン×1本
  • 取り扱い説明書
  • CD-ROM (デバイスドライバ、マニュアル、MITOUJTAG修正パッチ)

※本製品は単体ではご使用になれません(別途、ソフトウェアが必要です)。
※フライリードケーブルは消耗品です。磨耗した際には別途販売(1本900円)しております。

ご注文方法

・MITOUJTAG ProとPocket JTAG Cableのセット価格 ¥298,000円

・MITOUJTAG BASICとPocket JTAG Cableのセット価格 ¥94,600円

ご購入はオンラインショップをご利用ください。

サポート&アップデート

Pocket JTAG Cableのデバイスドライバは、付属のCD-ROMのほか、下記のURLからダウンロードすることができます。

http://www.tokudenkairo.co.jp/jtag/pockjdrv_x86x64.zip

ファームウェアアップデート

Pocket JTAG Cableのファームウェアは、簡単な操作でアップデートすることができます。新規のファームウェアがリリースされた場合には本ページにてアップデート方法を紹介します。

現在、ファームウェアのアップデートはございません。

使用上の注意

ハイリスク用途への使用の制限

 本ケーブルおよびJTAGアプリケーションソフトウェアは、教育、研究、開発、試作などFPGAの動作検証目的などを想定して作られております。この装置を使用した結果は一切保証できません。本製品を利用して書き込んだ不揮発性メモリは、データの消失や異常な動作をする可能性が否めないので、特殊電子回路?からの書面による事前の許諾なしに次のような機器(以下、「ハイリスク用途」といいます)に使用することはできません。

  1. 人命に関わる機器
  2. 医療機器
  3. 誤動作により、人体、財産または自然環境に影響を及ぼす可能性のある機器
  4. 誤動作により、火災の発生を起こさせる可能性のある機器
  5. 航空・宇宙機器およびナビゲーションシステム
  6. 兵器システムあるいは軍事目的の機器を製造または製造の支援をするための機器
  7. 原子力関連機器
  8. 電動工具
  9. その他、デバイスの誤動作やデータの消失によって、何らかの損害を被る場合や何らかの問題が生じる装置
