転送速度の実験
当FX3ボードでどの程度の速度が出るのか、様々なPCに特電FX3ボードを接続し、16MBのデータをIN、OUTしたときの速度を測定してみました。
Core-i5マシン
特電にあるCore-i5のマシン（詳細スペック不明）には、USB3.0のコネクタがあるので、そのコネクタに当ボードを接続して測定してみたところ、OUT転送 253MB/sec、IN転送 367MB/secと、十分な速度が出ました。
USBホストにuPD720202を使ったUSB3.0拡張ボード

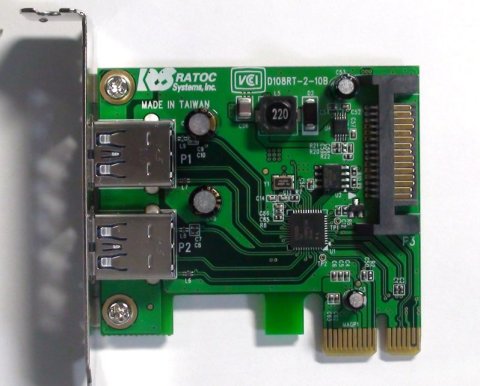

RATOC社のREX-PUE3Xという比較的新しいボードで試しました。このボードはRenesasのuPD720202を使用しています。
このボードを、手元にあるHP6000というデスクトップマシン(ヒューレットパッカード製)に挿して、BulkIn、BulkOutの速度を測ってみました。
このボードをPCI ExpressのGen2のスロットに挿すと、OUT転送 267MB/sec、IN転送 350MB/secの速度が出ました。

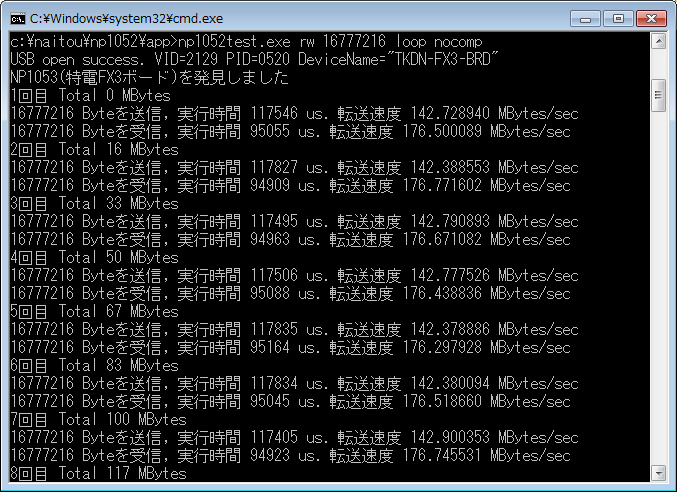

このボードをGen1のスロットに挿したところ、OUT転送 142MB/sec、IN転送 176MB/secと、約半分になりました。PCI Express Gen1の理論最高速度が210MB/secなので、これを超えられないのでしょう。
USBホストにuPD720200を使ったUSB3.0拡張ボード

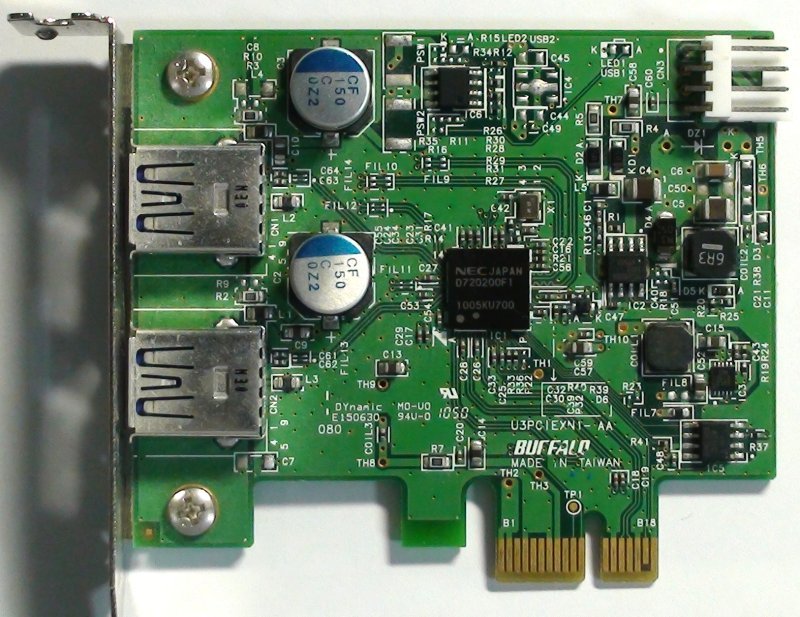

BUFFALOのIFC-PCIE2U3Sという比較的古いボードで試しました。このボードはNECのuPD720200というチップを使っています。
このボードを、手元にあるHP6000というデスクトップマシン(ヒューレットパッカード製)に挿して、BulkIn、BulkOutの速度を測ってみました。

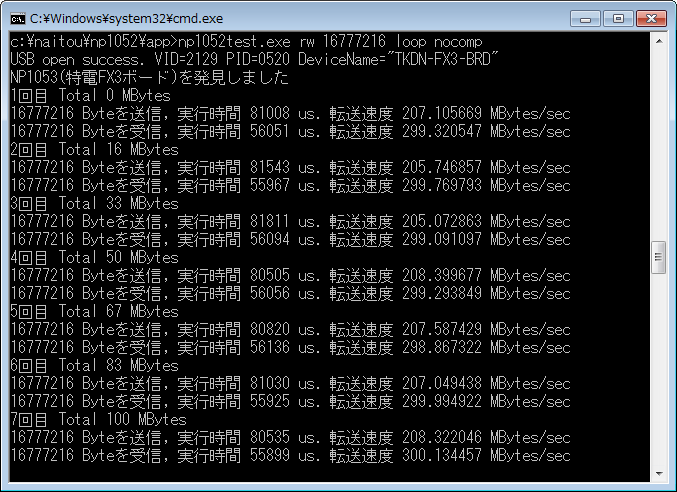

Gen2のソケットに挿してみた場合。OUT転送 207MB/sec、IN転送 300MB/secとなりました。どんなに頑張っても300MB/secが限度でした。

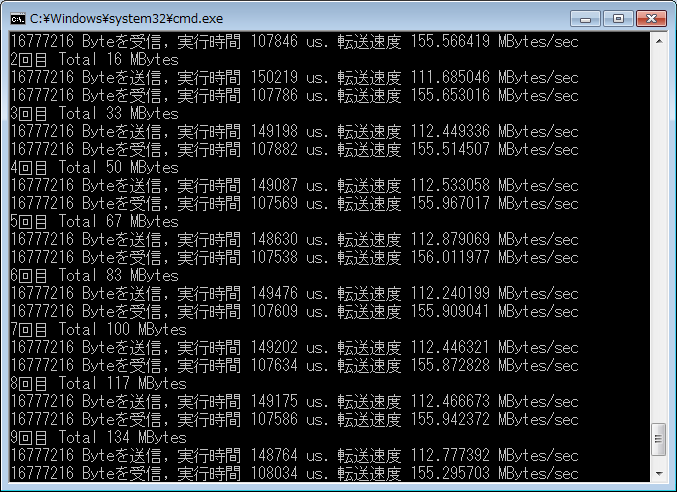

Gen1のポートに挿してみた場合。OUT転送 111MB/sec、IN転送 155MB/secくらいしか出ませんでした。
Xeonマシンで試す

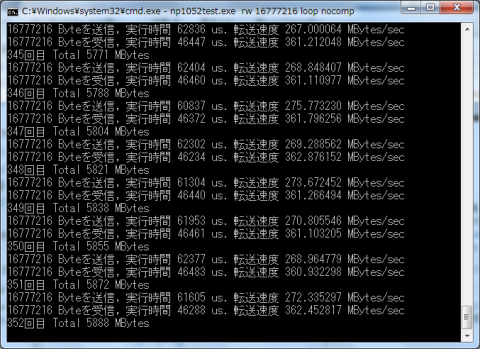

上記のRATOC社のuPD720202を使った拡張ボードを、Xeonマシン(Xeon E3-1275V2)に挿した場合。OUT転送 268MB/sec、IN転送 361MB/secとなりました。
まとめ
測定結果の一覧を次の表に示します。
| 構成 | OUT | IN |
|---|---|---|
| Core-i5 詳細不明 | 253 | 367 |
|
Xeon + uPD720202 (PCIe Gen2) ※新しいHOSTチップ |
268 | 361 |
|
Core2Duo + uPD720202 (PCIe Gen2) ※新しいHOSTチップ |
267 | 350 |
|
Core2Duo + uPD720202 (PCIe Gen1) ※新しいHOSTチップ |
142 | 176 |
|
Core2Duo + uPD720200 (PCIe Gen2) ※古いHOSTチップ |
207 | 300 |
|
Core2Duo + uPD720200 (PCIe Gen1) ※古いHOSTチップ |
111 | 155 |
|
お客様からのご報告 |
310 | 340 |
※単位はすべてMB/sec
※PCI Gen1 x1の理論最高速度が210MB/s
※USB3.0 SuperSpeedモードの理論最高速度が400MB/sec
速度を一番左右するのが、USBホストチップがPCI ExpressのGen1につながっているかGen2につながっているかということです。
