製品情報>JTAG書き込みツール S6A7JTAGW>ダウンロードとインストール

ダウンロードとインストール

準備するもの

  • Vivado 2017.1以降
  • 特電Artix-7ボード または Kintex-7ボード、Cosmo-Zなど、Cypress EZ-USB FX3が搭載されたFPGAボード
  • USBケーブル、電源など



ダウンロード

以下のリンクからダウンロードしてください。

s6a7jtagw version 2.30a Updated 2023/8/12

  • ランタイムのMSVCR100.DLLを含めるようにした
  • 対応OS Windows 7~10 以降
  • 対応するSPI ROMの型番を追加(ISSI IS25WP128)
  • CYUSB FX3ファームウェア格納ROMにAT25XEを使用可能にした



インストール

インストーラはありません。

解凍するだけで使えます。



自作ボードで使いたい場合

このツールは特電製のFPGAボードでなくても使用できます。

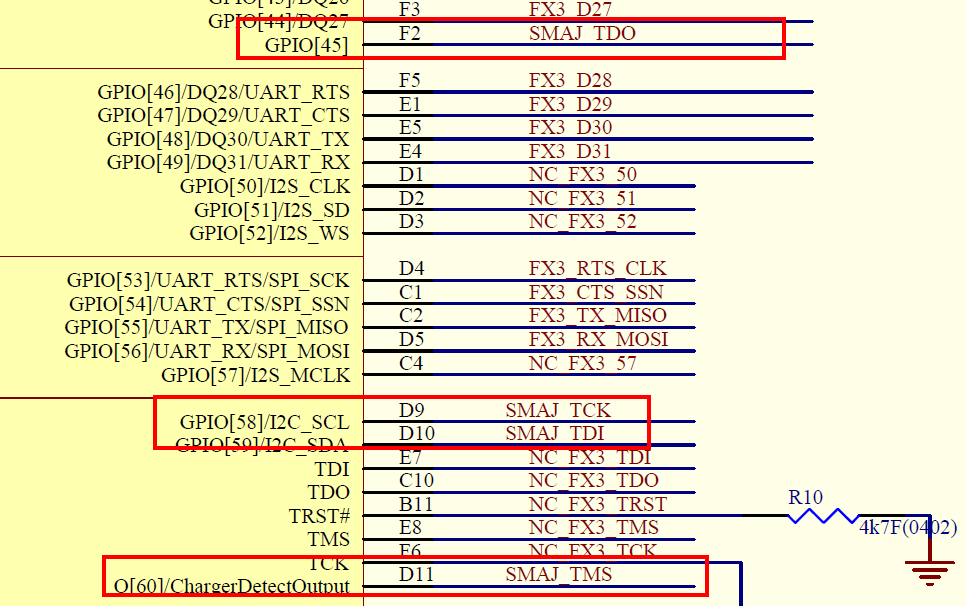

自作のボードで使いたい場合、EZ-USB FX3のGPIO[45]をFPGAのTDOに、GPIO[58]をTCK、GPIO[59]をTDI、GPIO[60]をTMSにつないでください。

I/O電圧のレベルにご注意ください。
