MITOUJTAG Free版のご案内

2025年5月7日

JTAGバウンダリスキャンを行うと、FPGAやCPUのピンの動作が目でみてわかるようになり、デバッグ効率が飛躍的に向上します。

当社ではだれでも気軽にJTAGバウンダリスキャンを使っていただけるようにと思い、無料版を公開することにしました。

FTDI製のUSB変換IC(FT232H,FT2232D,FT2232H,etc..)が搭載されているボードですぐに使えます。MITOUJTAGのお試し版としてぜひご活用ください。



ダウンロードページ　https://mitoujtag.jp/freev.html





JTAGケーブルについて

MITOUJTAGの無料版は、いつでもダウンロードして気軽にJTAGバウンダリスキャン可視化を体験できるソフトウェアとなります。

ただし、PCとターゲットボードを接続するためのUSB-JTAGケーブルはユーザ様に自作していただくことになります。

といっても、難しいものではなく、FTDI製のFT232HやFT2232HといったUSBシリアル変換ICを利用したボードをブレッドボードに乗せて配線を引き出すだけで簡単に作成することができます。

例えば、秋月電子の

・FT2232D USBシリアル2ch変換モジュール　(EEPROM付)
https://akizukidenshi.com/catalog/g/g116897

・FT232H使用USB⇔GPIO+SPI+I2C変換モジュール
https://akizukidenshi.com/catalog/g/g108942/

が使えます。

各種FPGA評価ボードではそのまま使える

最近のFPGA評価ボードの多くはFTDI社製のICを使ってUSB UARTやUSB JTAGの機能を実現しているので、市販の評価ボードのほとんどはUSBをつなぐだけでそのままMITOUJTAGが使えるようになります。

例えば、Digilent社の各種ボード(ZYBO、Arty、PYNQ)や、TrenzElectronic社のUSBが搭載されたFPGAボードであれば、FT2232Hを使用したUSB-JTAGが搭載されているので、ケーブルをつなぐだけでFPGAの状態が見えるようになります。

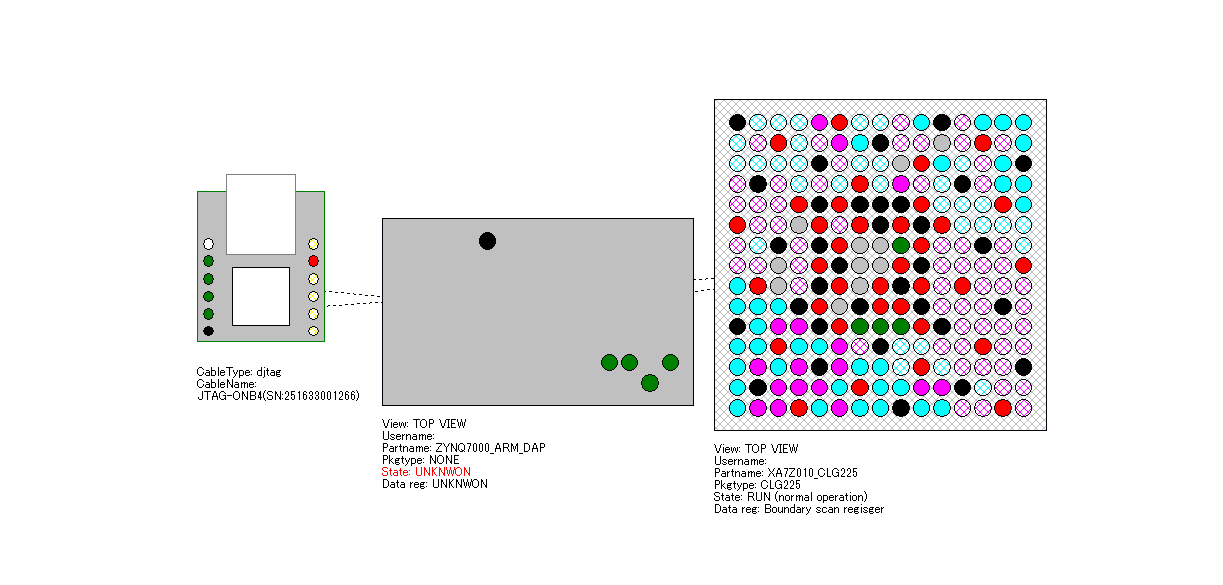

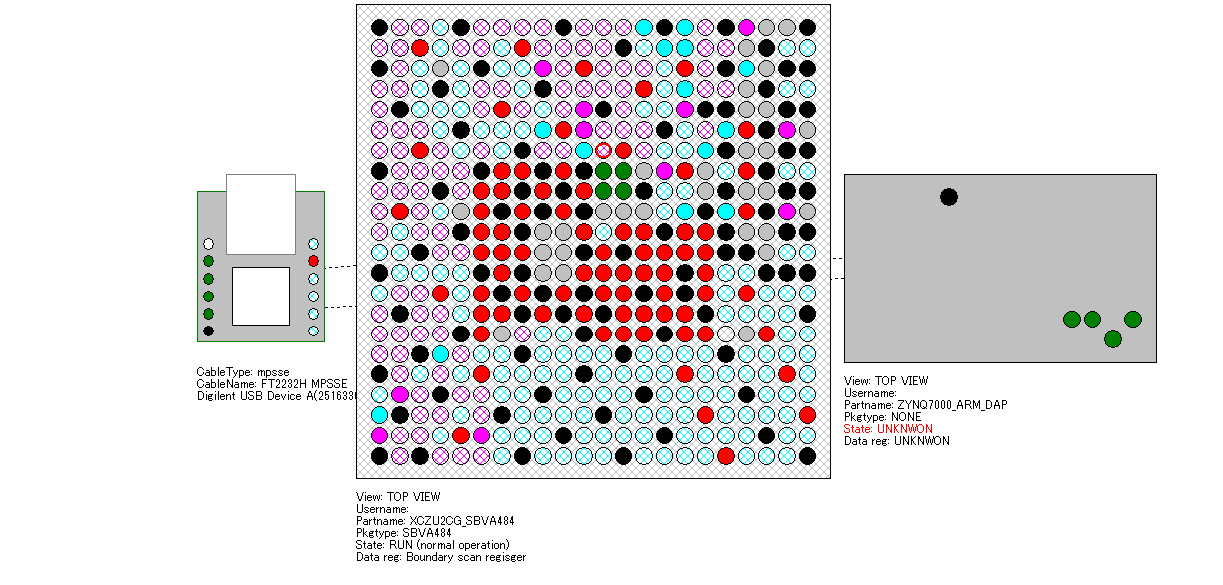

TE0726 Zynqberryの可視化TE0802 UltraScaler+の可視化



機能と特徴

MITOUJTAG無料版の機能や特徴は以下のとおりです。

【機能】

  • バウンダリスキャン可視化
  • JTAGロジックアナライザ
  • 簡易基板検査
  • FPGA書き込み(XILINXほぼ全種類＋一部のALTERA,LATTICE,Efinix)
  • FPGAに接続されたSPI ROM書き込み(XILINXのみ)

【使用可能JTAGケーブル】

  • FTDI製MPSSE使用ケーブル
  • Digilent製USB-JTAGケーブル (基板に搭載されているもの)

【料金】

  • 永久無料(期間制限なし)

【その他】

  • メールや電話でのサポートは不可。サポートはTwitter(X)で行う。
  • Windows 10/11 (Intel,AMD製CPU版に限る。ARMは不可)



BASIC版との違いは、サポートがX上でのみ行われること、サポートが必要になる一部機能(BPIフラッシュROMライタ、SVFプレイヤー)が使用できないこと、です。



MITOUJTAG Freeで解決できるお悩み

MITOUJTAGは、このようなお悩みにも最適です

  • Vivadoが古いFPGAやCPLDに対応しなくなってしまった。iMPACTはWindows 10や11で動かない
  • Vivadoが対応していないSPI ROMを使ってしまってFPGAがコンフィグできない
  • 故障品の解析をしなければならないけど、ROMの内容を書き換えてしまうと故障の原因まで消えてしまう



MITOUJTAGはWindows10/11でも動作し、XC9500シリーズ以降のXILINX CPLDやFPGAに書き込みできます。CoolRunnerやSpartan-3/6にももちろん対応しています。

MITOUJTAGを使って端子を動かすには、プログラムを作成する必要も、ROMの書き換えも必要ありません。

ぜひ一度おためしいただき、バウンダリスキャンの世界を体感してみてください。



ダウンロードページ　https://mitoujtag.jp/freev.html
