製品情報>Kintex-7 画像ボード「Cosmo-K DVI」>基板説明

基板説明

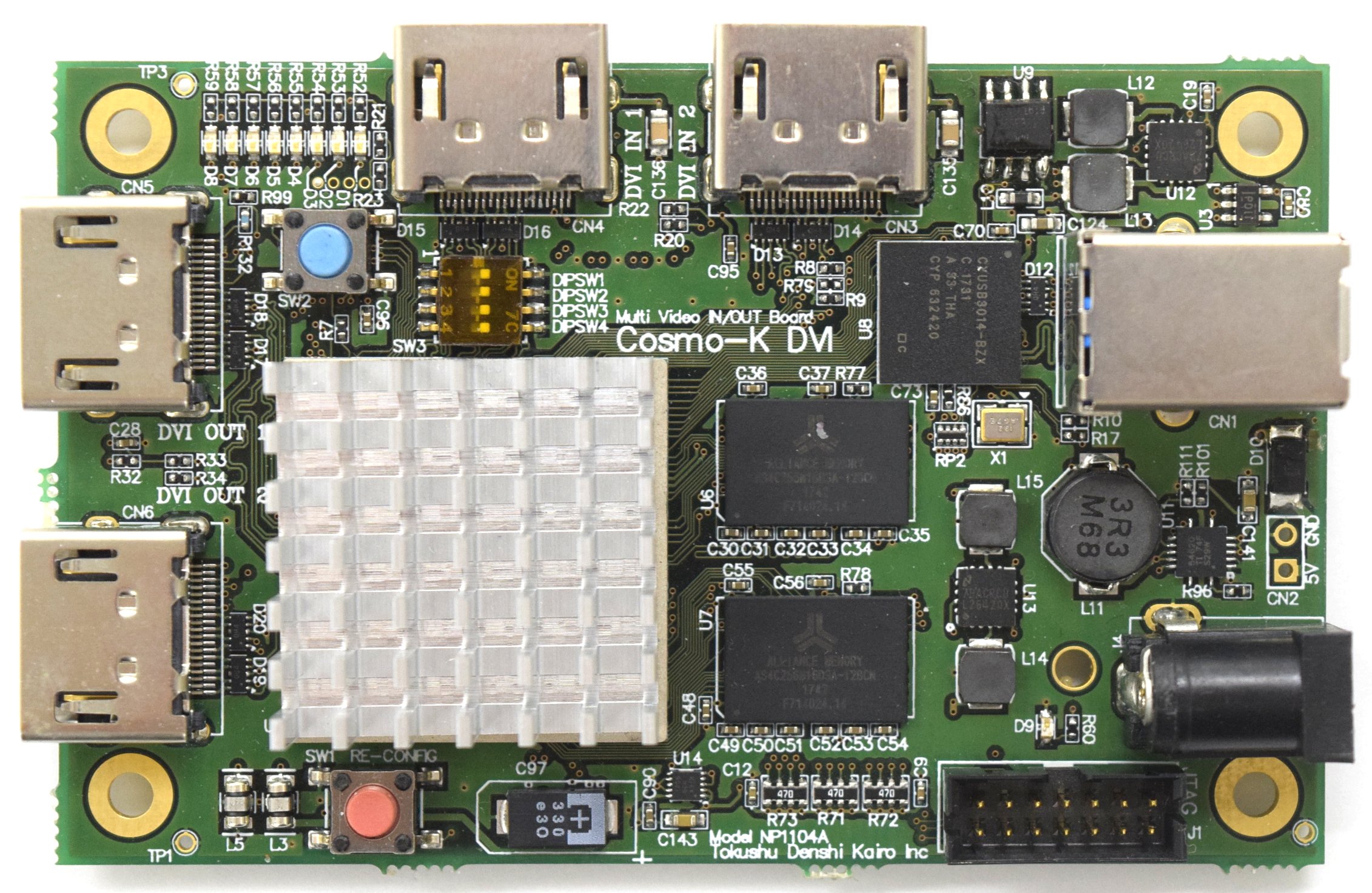

基板表面

基板表面には、2個のDVI入力、DVI出力、8個のLED、4bitのDIP SW、ユーザ用スイッチ、FPGA書き換え用JTAGコネクタ、USB3.0コネクタ、ACアダプタ用コネクタがあります。







基板裏面

基板裏面には、カメラ接続用のCSIコネクタが2個と、GPIOが4bit分あります。

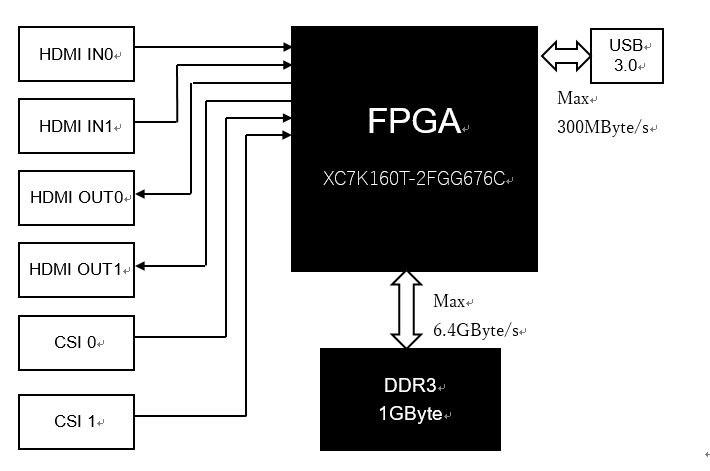

基板の構成

FPGAを中心にDDR3メモリ、HDMI入出力、USB3.0などを配置しています。

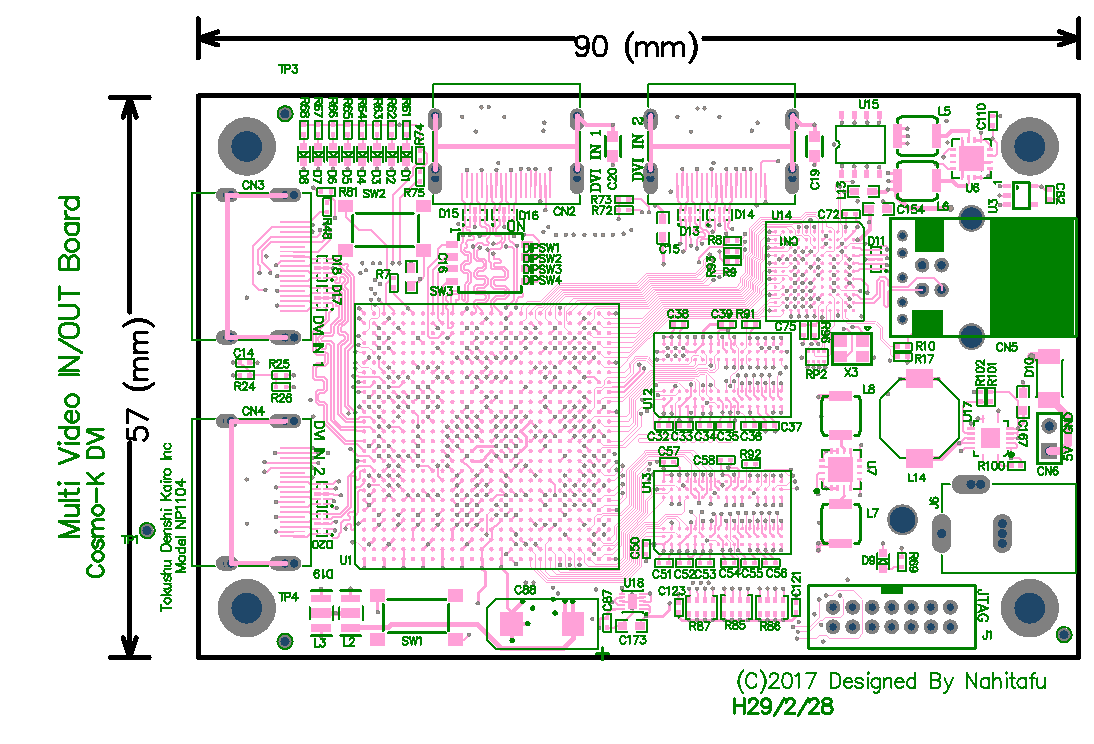

ボードシルク図
