製品情報>Spartan-7評価ボード>各種図面

各種図面

ピン配置図

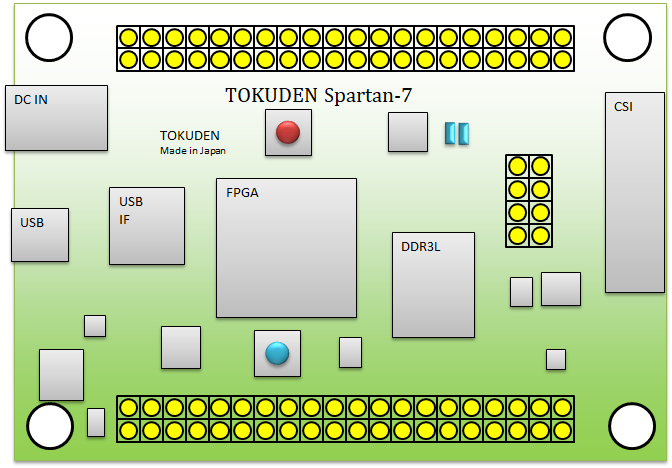

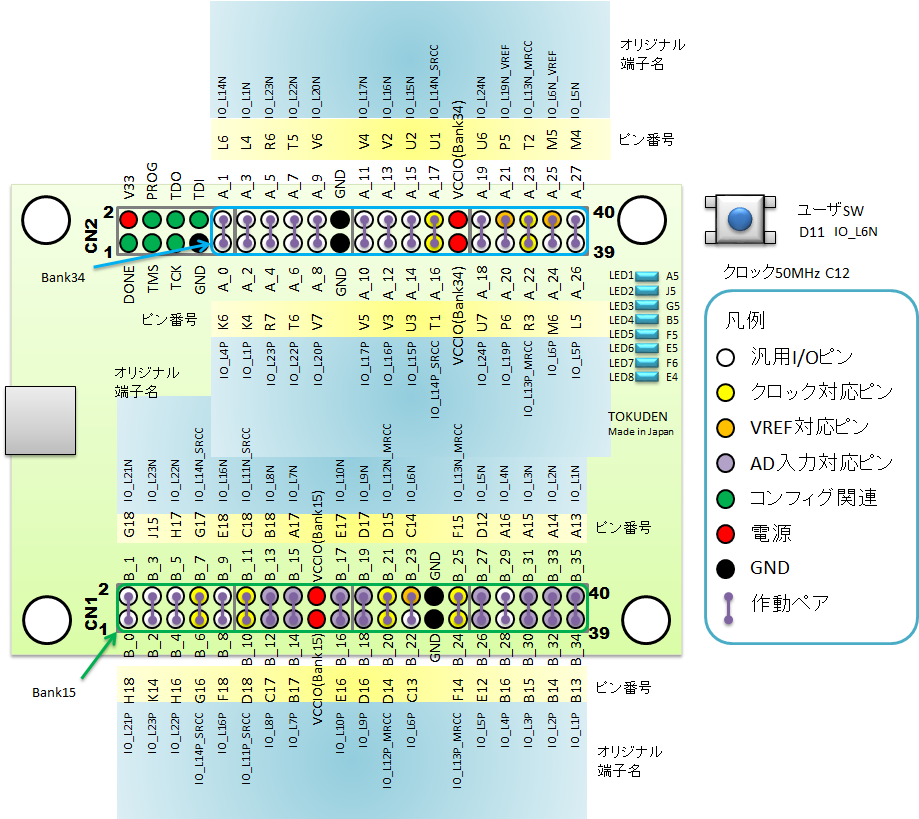

Spartan-7ボードのピン配置図を示します。上側のピンヘッダには28本のI/Oが、下側のピンヘッダには36本のI/Oが接続されています。

また各ピンヘッダは隣同士でLVDSペアを形成しています。

図の黄色の端子はクロック入力、





ブロック図

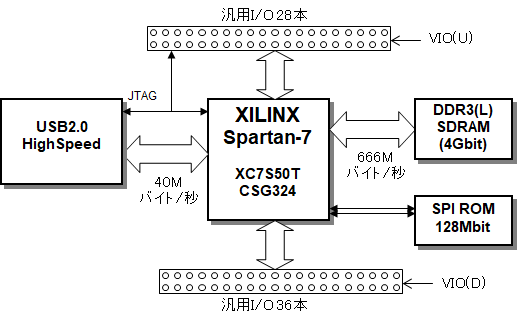

Spartan-7ボードのブロック図を示します。
