基板写真

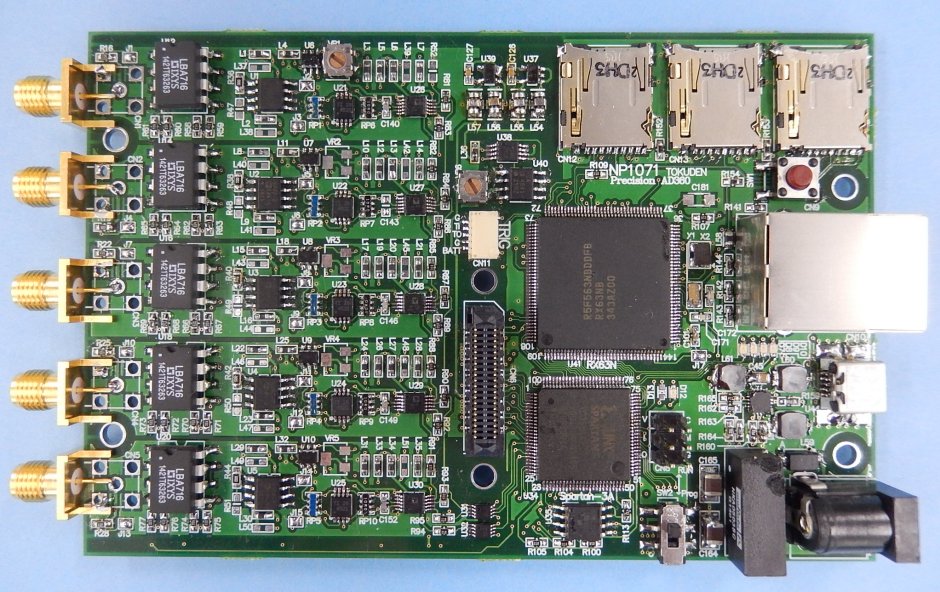

標準状態では5chのアナログ入力を持っています。



基板をスタックすると20chになります。



SMAコネクタを接続して使用します。



コネクタの上に見える黒いICのような部品は、フォトMOSリレーです。このリレーで入力をGNDに切り替えてキャリブレーション(ゼロ点調整)を行うことができます。



拡張基板の反対側には大きな空間が開いています。この空間に、バッテリ等を格納することができます。



基板寸法図

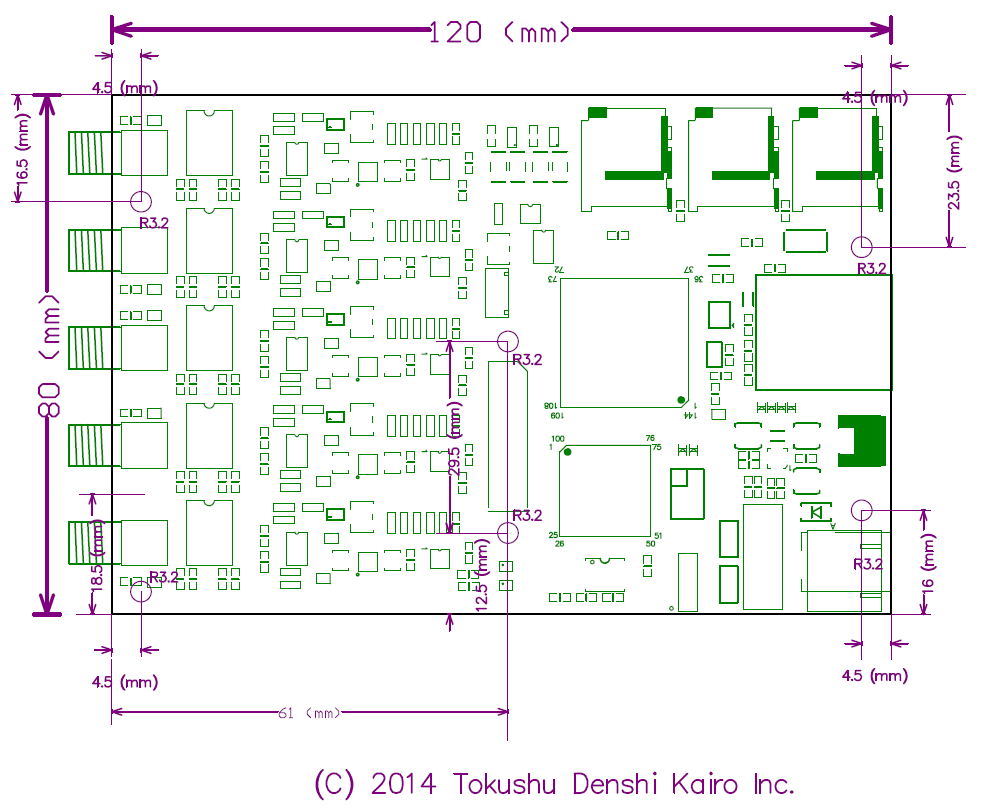

メイン基板

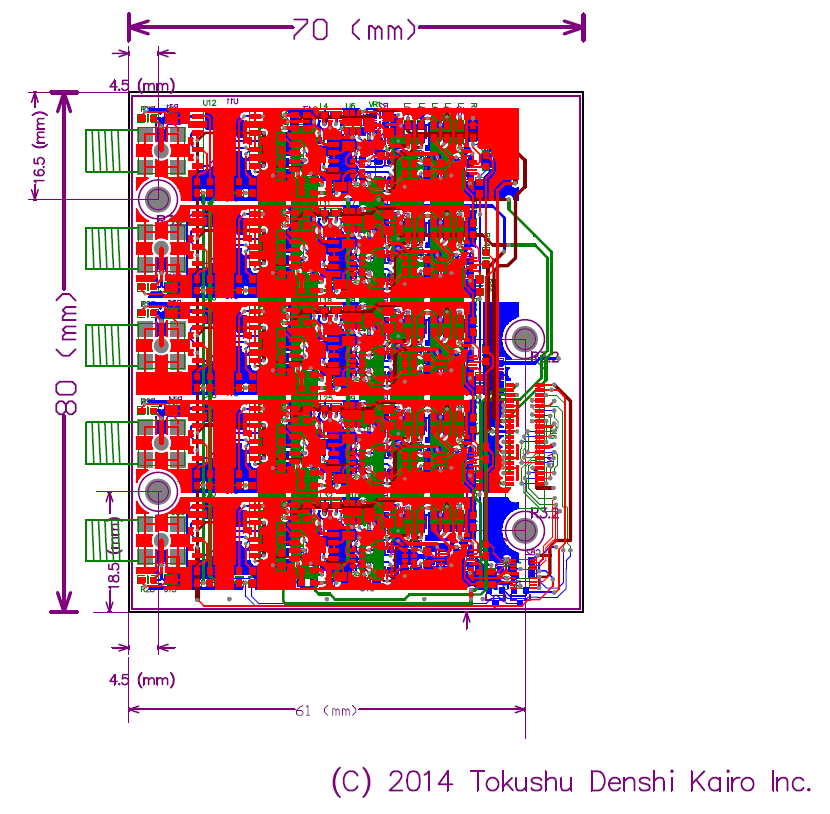

サブ基板
