基板上のコンポーネント

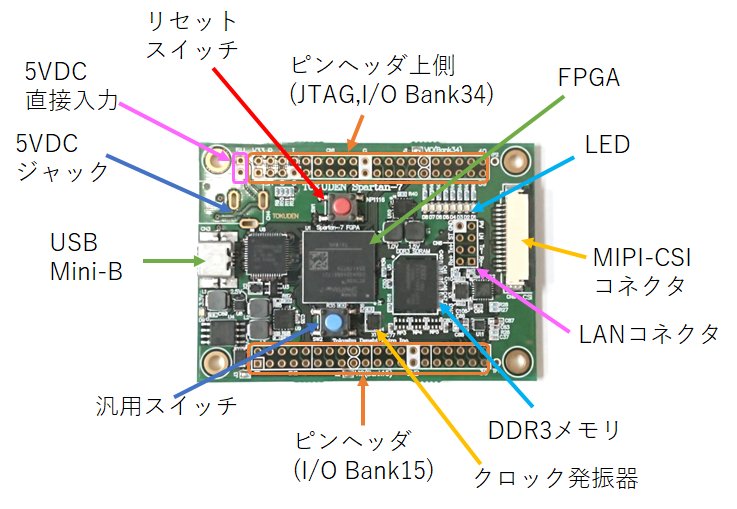

基板上の部品について説明します。

5V DCジャック

ACアダプタから給電したい場合は、ここに付属の5V DCジャックをはんだ付けし、5VのACアダプタで給電します。USBバスパワーからの逆流防止機能付きです。

USB Mini-B

USBバスパワーを兼ねる、USBコネクタです。USBバスパワーは最大500mAであって500mAのリセッタブルヒューズで保護されています。5V DCからの逆流防止機能付きです。

5V DC直接入力

逆流防止機能のない、5V DC入力です。メインDC-DCコンバータの入力に直接接続されます。したがって、5V DCを取り出すこともできます。

リセットスイッチ

FPGAを再コンフィギュレーションします。

ピンヘッダ上側

JTAGとI/O (Bank34)です。VCCIOはVIOと書かれた◎の端子供給します。

ピンヘッダ下側

I/O (Bank15)です。VCCIOはVIOと書かれた◎の端子に供給します。

FPGA

XILINXのSpartan-7です。

MIPI CSIコネクタ

RasPiカメラなどを接続するためのコネクタです。

LANコネクタ

ここに「パルストランス内蔵RJ-45ジャック」を接続することで、イーサネットが使用できるようになります。使い方は後の章をご覧ください。

DDR3メモリ

2GBのDDR3(L)メモリです。

汎用スイッチ

汎用のI/Oスイッチです。3.3Vにプルアップされていて、FPGAのD11ピンに接続されています。

LED

8個の汎用LEDです。

クロック発振器

50MHzのクロック発振器です。FPGAのC12番ピンに接続されています。
