サンプルデザイン

概要

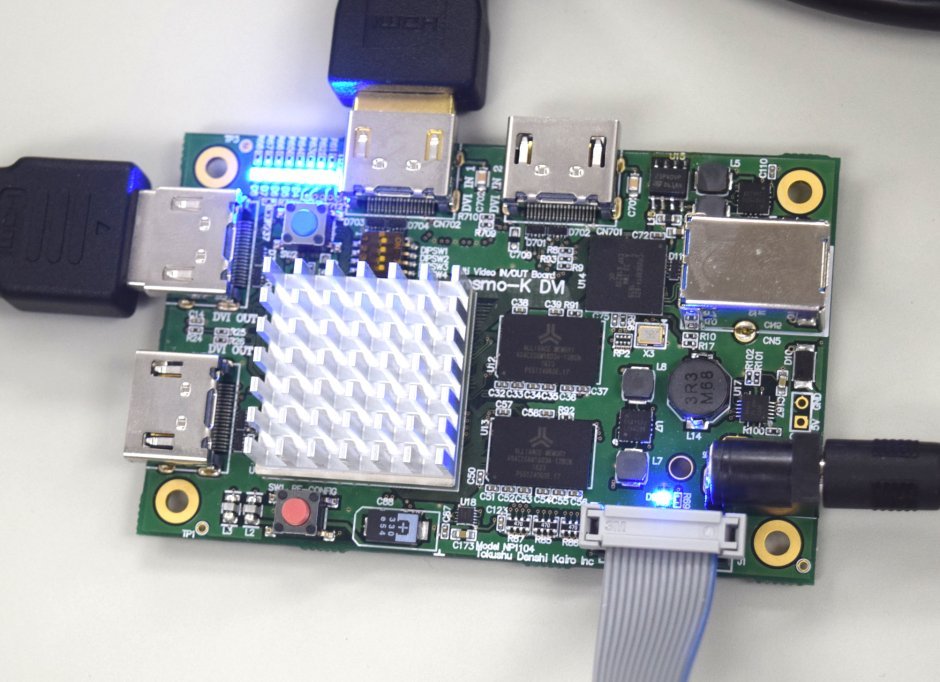

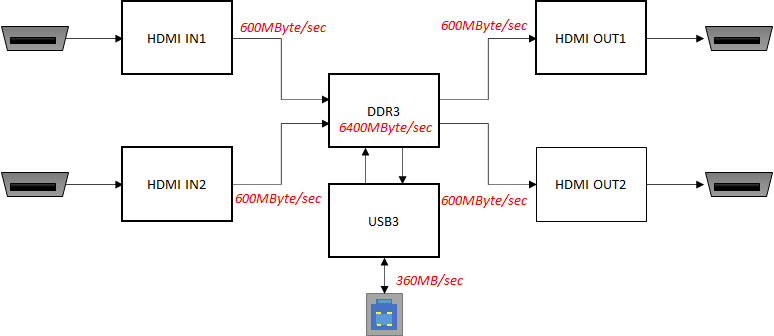

Cosmo-K DVIには、HDMI2入力、HDMI2出力、USB3.0に対応したサンプルデザインを用意しています。このデザインでは1GByteのDDR3メモリを2個のHDMI入出力とUSB3.0が共有する形となっています。

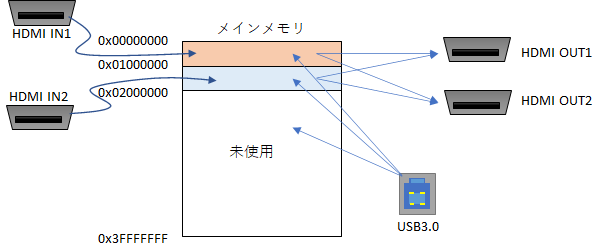

DDR3メモリは1080pの画像を多数格納できます。2つのHDMI入力からの画像はアドレス0x00000000と0x0100000000に格納され、HDMI出力は0x00000000または0x01000000からのデータ内容を表示しています。

USB3.0はメモリの全域にアクセスすることが可能です。





これらのアドレスはVivadoで論理合成する際に設定しているので、お客様のデザインでは自由に変更していただくことができます。また、AXI Liteで書き込みを行うIPを用いれば、動作中に変更することも可能です。

詳細

サンプルデザインの設計についての詳細を見るには下記のリンクをクリックしてください。

論理合成方法は下記のページをご覧ください。
