Kintex-7でのPCI Express DMA

このページでは、XILINXのPCI Express XDMAコアを用いたDMAの実験について説明します。

XDMAコアは、XILINXが提供するPCI Expressコアで、LinuxおよびWindowsで動作するようなソフトウェアが提供されています。

なお、Linuxではベンチマークテストが行えます。Windows用にベンチマークテストを​行うサンプルは見つかりませんでした。



このページでは、XDMAコアをCosmo-KのKintex-7に実装し、内蔵BRAMに対してDMAを行い、速度を測定した方法についてまとめます。

参考資料とダウンロード

  • Product Guide

https://www.xilinx.com/support/documentation/ip_documentation/xdma/v3_1/pg195-pcie-dma.pdf

  • Driver

https://japan.xilinx.com/support/answers/65444.html

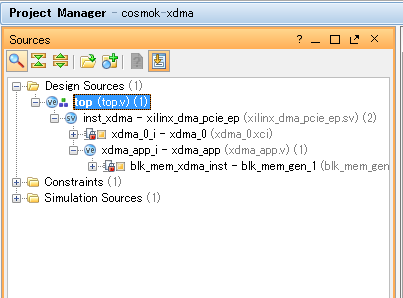

Cosmo-K向け​プロジェクトの構造

cosmok-xdmaは、XILINXのXDMAコアをCosmo-Kにインプリメントしたサンプルデザインです。

開発環境は、Windows 10およびVivado 2017.1、
動作確認環境はUbuntu Linux 14.04です。

このプロジェクトは、XILINXの標準的な無料で使えるxdmaコアをラッパした構成です。

XDMAコアの標準アプリケーションとして、ブロックメモリに対するDMAが付属しています。

Logicoreを標準の状態からカスタマイズを行った箇所について説明します。



① リンク速度とレーン幅を変更する。

Cosmo-KのGen2x4に合わせて、5.0GT、x4に変更します。

AXI側のバス速度は125MHz 128bitにします。DMAのインタフェースはストリーム型かAXIメモリマップドかを選べるようですが、メモリマップドにします。



② ベンダIDなどは変更しません。

変更するとドライバがそのままでは使用できなくなります。



③ BARの設定も変更は不要でしょう

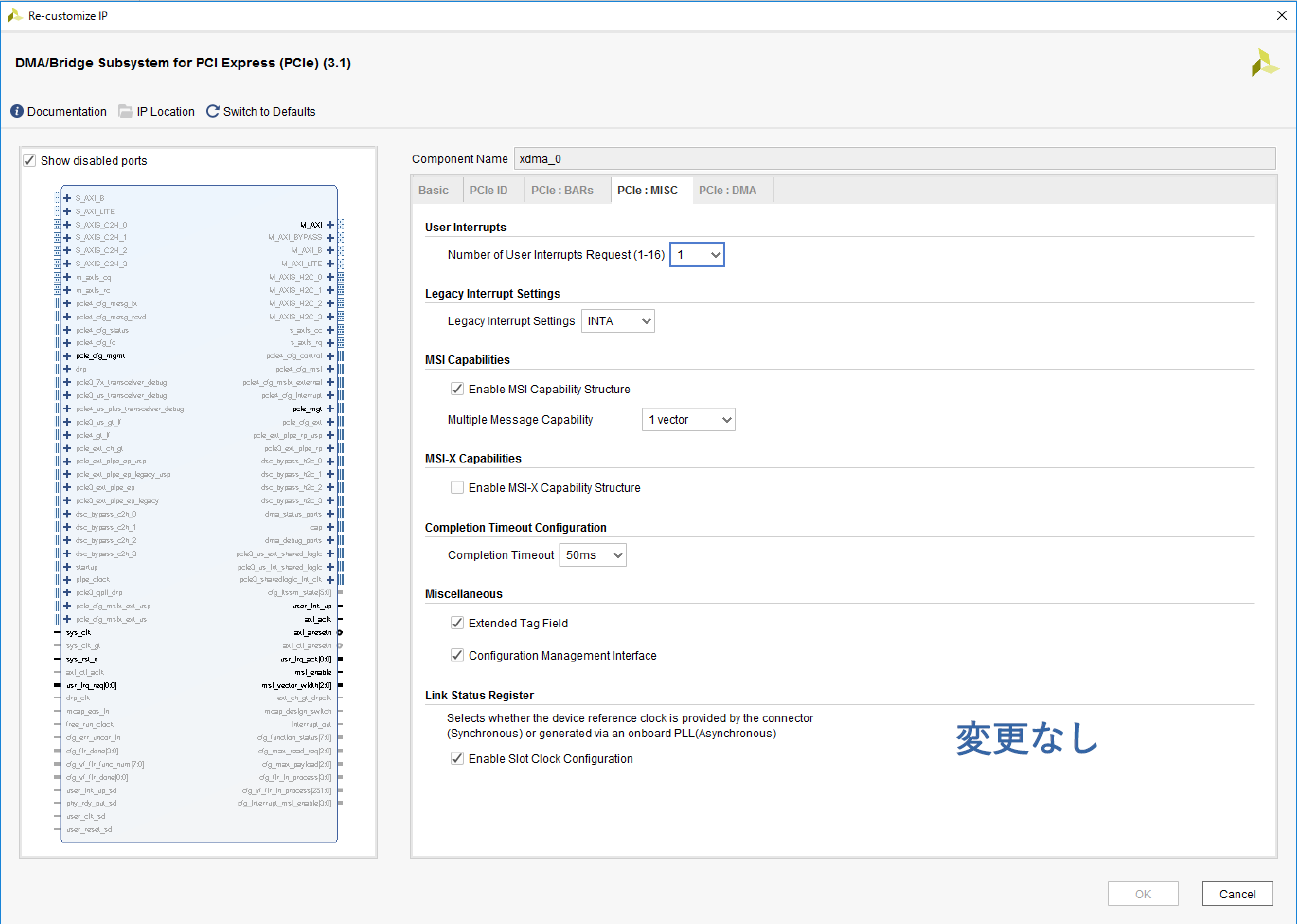

④ MISCのページも変更不要です。



⑤ 最後のDMAのページも変更不要です。



作成したトップモジュール top.v はこのようなソースです。

module top(
    output [3:0] pci_exp_txp,
    output [3:0] pci_exp_txn,
    input  [3:0] pci_exp_rxp,
    input  [3:0] pci_exp_rxn,
    input        sys_clk_p,
    input        sys_clk_n,
    input        sys_rst_n,
    output [7:0] led_op
);

wire [3:0] led;

xilinx_dma_pcie_ep inst_xdma (
    .pci_exp_txp(pci_exp_txp),
    .pci_exp_txn(pci_exp_txn),
    .pci_exp_rxp(pci_exp_rxp),
    .pci_exp_rxn(pci_exp_rxn),
    .sys_clk_p(sys_clk_p),
    .sys_clk_n(sys_clk_n),
    .sys_rst_n(sys_rst_n),
    .led(led)
);

assign led_op = ~{4'b0, led}; // active low

endmodule

また、xdcファイルは次のようになっています。

set_property CONFIG_VOLTAGE 1.8 [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 66 [current_design]
set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 2 [current_design]
set_property BITSTREAM.CONFIG.UNUSEDPIN PULLUP [current_design]
set_property CFGBVS GND [current_design]
set_property IOSTANDARD LVCMOS18 [get_ports sys_rst_n]
set_property PULLUP true [get_ports sys_rst_n]
set_property LOC H13 [get_ports sys_rst_n]
set_property LOC H6 [get_ports sys_clk_p]
set_property LOC H5 [get_ports sys_clk_n]
set_property LOC H2 [get_ports {pci_exp_txp[0]}]
set_property LOC H1 [get_ports {pci_exp_txn[0]}]
set_property LOC J4 [get_ports {pci_exp_rxp[0]}]
set_property LOC J3 [get_ports {pci_exp_rxn[0]}]
set_property LOC K2 [get_ports {pci_exp_txp[1]}]
set_property LOC K1 [get_ports {pci_exp_txn[1]}]
set_property LOC L4 [get_ports {pci_exp_rxp[1]}]
set_property LOC L3 [get_ports {pci_exp_rxn[1]}]
set_property LOC M2 [get_ports {pci_exp_txp[2]}]
set_property LOC M1 [get_ports {pci_exp_txn[2]}]
set_property LOC N4 [get_ports {pci_exp_rxp[2]}]
set_property LOC N3 [get_ports {pci_exp_rxn[2]}]
set_property LOC P2 [get_ports {pci_exp_txp[3]}]
set_property LOC P1 [get_ports {pci_exp_txn[3]}]
set_property LOC R4 [get_ports {pci_exp_rxp[3]}]
set_property LOC R3 [get_ports {pci_exp_rxn[3]}]
set_property PACKAGE_PIN C26 [get_ports {led_op[0]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[0]}]
set_property PACKAGE_PIN B26 [get_ports {led_op[1]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[1]}]
set_property PACKAGE_PIN A24 [get_ports {led_op[2]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[2]}]
set_property PACKAGE_PIN A23 [get_ports {led_op[3]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[3]}]
set_property PACKAGE_PIN B22 [get_ports {led_op[4]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[4]}]
set_property PACKAGE_PIN A22 [get_ports {led_op[5]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[5]}]
set_property PACKAGE_PIN B20 [get_ports {led_op[6]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[6]}]
set_property PACKAGE_PIN A20 [get_ports {led_op[7]}]
set_property IOSTANDARD LVCMOS18 [get_ports {led_op[7]}]
create_clock -name sys_clk -period 10 [get_ports sys_clk_p]
set_false_path -from [get_ports sys_rst_n]​

これで論理合成を行います。



Linuxデバイスドライバのインストール

上記のAnser 65444のリンクから Xilinx_Answer_65444_Files_v2016_4.zip をダウンロードして展開します。

その後、

$ cd driver/driver
$ make

でインストールを行います。

Linuxベンチマーク

perform_hwcountについて

perform_hwcount​は、下記の手順で実行します。

$ cd driver/tests
$ make
$ sudo ./load_driver.sh
$ ./perform_hwcount.sh



このコマンドでは、64Byte~4MByteのチャンクに対してhost→FPGA / FPGA →hostそれぞれのDMA転送を行い、スループットを計測します。

結果は hw_log_c2h.txtと hw_log_h2c.txt に出力されます。

hw_log_c2h.txtと hw_log_h2c.txt ​の内容からgrepで抽出した速度を以下に示します。

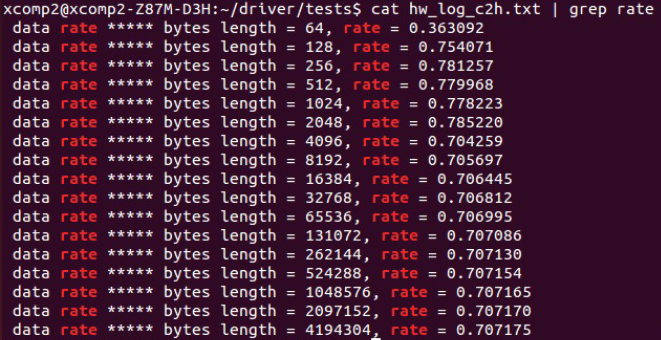

実行結果 C2H (Card to Host)

rate = は、理論最大帯域に対する実測値の割合を示します。この速度はFPGAのクロックを元に算出されています。チャンクサイズがある程度大きくなると、帯域70%に近づきます。

PCI Express Gen2×4は2GB/secの帯域を持つため、約1.41GB/secの速度で転送できていることを示します。

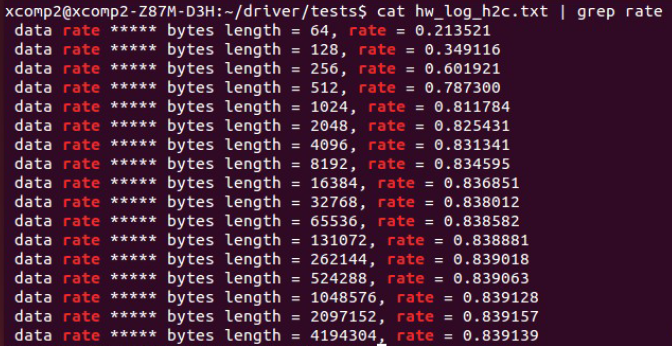

実行結果 H2C (Host to Card)

Host to Card側は1.68GB/sec程度出ていることがわかります。



ソフトウェアも含めたスループットの測定

以下のコマンドでスループットを測定します

$ ./dma_to_device -s 4194304 -c 1024



4Mバイトの転送を1024回繰り返し、合計4294967296バイト(4GBytes)を3.25秒かけて転送しています。したがって転送速度は1.23GB/sとなります。

$ ./dma_from_device -s 4194304 -c 1024



4Mバイトの転送を1024回繰り返し、合計4294967296バイト(4GBytes)を3.57秒かけて転送しています。したがって転送速度は1.12GB/sとなります。

これはパソコン側の時間を元に算出したスループットです。システムコール発行などのオーバーヘッドを含むためperform_hwcount より当然悪い結果になりますが、ソフトウェアで体感できる速度を表しています。



Windows版の使用方法

サンプルデザインを書き込んだFPGAをPCに挿し、起動するとWindowsから新しいデバイスとして認識されます。

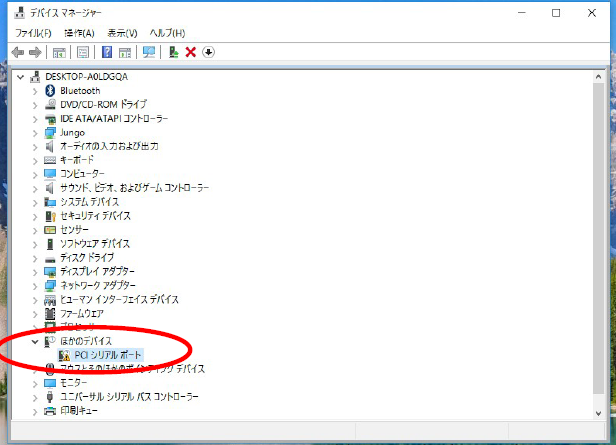

デフォルトでは PC シリアルポート として認識されるので、デバイスマネージャを開いてプロパティを開き、ドライバソフトウェアの更新を行います。。

XILINXが提供するデバイスドライバは、署名が施されていないため、そのままではインストールできません。(いわゆるオレオレ証明書になっている。おそらく認証ルートに追加すればよいとは思われるが、そういうことは試していない)



簡単に実験できるよう、XILINXドライバに対して特殊電子回路で署名を行いました。このドライバを希望されるお客様はご連絡ください。

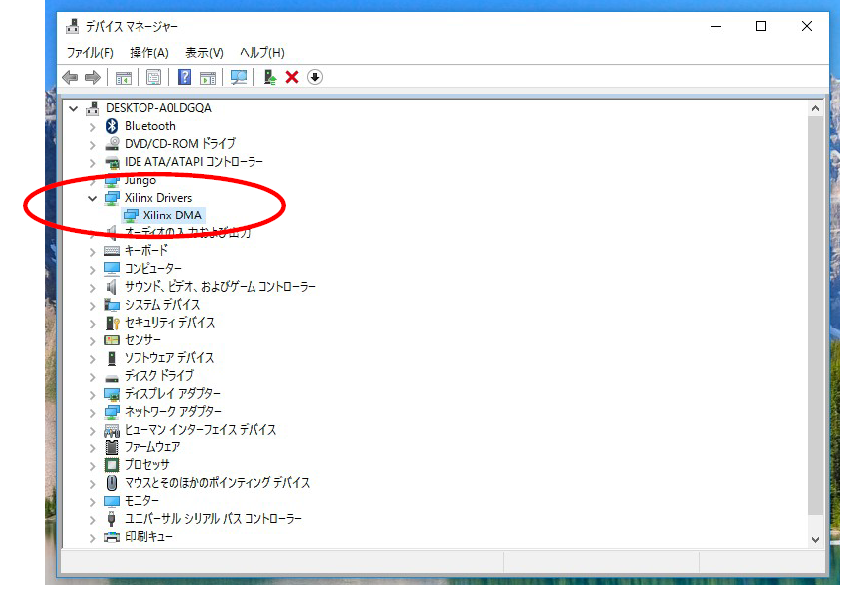

ドライバがインストールされると下記のような表示に変わります。

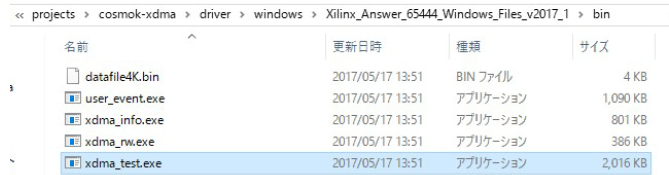

XILINXが提供するDMA関係のツールには、下記のものがあります。



  • ​user_event.exe・・・FPGAからの割り込みを検知する
  • xdma_info.exe・・・FPGA上のDMAレジスタを表示
  • xdma_rw.exe・・・任意アドレスへのDMAアクセス
  • xdma_test.exe・・・DMA転送テスト

​ただ、これらのソースコードが見つからなかったため、自分のプログラムからどのように使うかについては、まだわかっておりません。
