特電PCI Express評価ボード

特電PCI Express評価ボード

特電 PCI Express評価ボード

IPコア付属で49,800円からの低価格PCI Expressソリューション



本製品は製造終了しました。次回の追加生産予定はございません。

後継機のSpartan-6 PCI Expressボード【EXPARTAN-6T】をよろしくお願いします



PCI Express評価ボード

特電PCI Express評価ボードは、まさに、誰でもPCI Expressに手が届くFPGAボードです。



お客様の特定環境で動作するカスタム機器を開発するための、必要機能のみを凝縮しました。



コンパクトなサイズの基板に、高性能FPGAとPCI ExpressのPHYチップ、そして大容量DDR2 SDRAMを搭載しています。PCI Express接続のGPIOサンプル回路を用意しており、購入してすぐにPCI Express対応のカスタム制御機器を開発できます。お客様の開発したオリジナル回路をFPGAに組み込むめば自分だけのオリジナル機器が作れます。



また、IPコアを入れた状態でも、100万ゲートが余っているため、DDR2搭載のFPGAボードとしてもご利用いただけます。

付属のPCI Express IPコアには使用期限の設定がなく、永久にご利用いただけます。

少量生産の評価機器や、特殊な用途の計測機器のPCI Express対応化に最適なソリューションです。



新着情報

平成22年11月18日

特電PCI Express評価ボードは販売を終了いたします

平成22年10月1日

【新製品】Spartan-6LXT搭載 PCI Express評価ボード

平成22年3月13日

DMAと割り込みに対応したコアのβ版をリリース 随時更新予定

詳しくは「JTAGひろば」へ。無料ユーザ登録でダウンロードできます。

平成21年4月30日

IPコアの使用条件を定めました

平成21年3月21日

デバイスドライバをリリースしました

平成21年3月12日

バースト転送に対応しました

平成21年3月5日

IPコアのマニュアルを作成しました

平成21年3月3日

オンラインショップでの取り扱いを開始しました

平成21年2月24日

当社製IPコアで発生していたパソコンマザーボード(チップセット)による相性の問題は解決されました。詳しくはサポートページをご覧下さい。

平成21年2月18日

パソコンマザーボード(チップセット)による相性の問題が発生しています。

平成21年2月18日

最初の出荷を開始しました

特徴

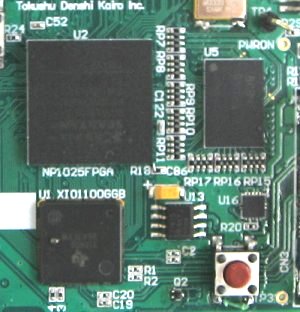

 FPGA + PHY + DDR2 SDRAMの3チップ構成

FPGA + PHY + DDR2 SDRAMの3チップ構成

・Texas Instrument社製の汎用PHYチップ
(XIO1100GGB)を使用することで、
低価格を実現しました。



・FPGAには、XILINX社の100万ゲート規模の高性能FPGA、XC3S1200Eを搭載しています。



・Micron社の512Mbit大容量メモリ(DDR2 SDRAM)を搭載しています。

 このDDR2 SDRAMは333MHz以上の速度でアクセスすることができます。DDR2 SDRAMへアクセスするためのサンプルコードも添付しています。





 評価版IPコアを標準添付

・論理合成時間が3分以下と極めて短い超軽量「PCI ExpressIP互換コア」を添付しています。

・論理合成などの開発環境には、無償のISE WebPACKが利用可能です。

・PCI Expressコアは、FPGAの15%程度と非常に小型なため、お客様の回路を圧迫しません。

・IPコアは、目的に応じて3つのランクが選べます。

  評価版    ・・連続動作時間60分の制限あり。特定のIDコードの基板でのみ動作する。

  基板限定版 ・・連続動作時間制限なし。特定のIDコードの基板でのみ動作する。

  完全版    ・・連続動作時間制限なし。基板の動作制限なし。



IPコアは、PCI Expressの通信に必要な最低限の機能のみを厳選して実装しているため、論理合成時間は3分以下で済みます。FPGAの論理合成を繰り返しても、限られた開発時間を圧迫しません。

完全版IPコアは、他の基板に移植してご利用いただけます。

 拡張が簡単

・拡張コネクタには、標準的な2.54mmピッチのピンヘッダを採用しました。

 入手が難しい表面実装タイプの特殊コネクタではないので、万能基板に直接接続できます。

 この拡張コネクタには28本のI/O信号が出力されています。

・LEDを8個、プッシュスイッチ4個、DIPスイッチ4bit、基板上に搭載しています。



自作派に嬉しい2.54mmピッチコネクタ

自作派に嬉しい2.54mmピッチコネクタ



 PCI Express External Cabling

PCI Express External Cablingのコネクタを搭載しました。

パソコンから市販の延長ケーブルを用いて接続できるため、本基板は机の上に横置きできます。

FPGAの開発とデバッグが楽に行えます。



PCI Expressのケーブルで、楽々デバッグ

PCI Expressのケーブルを利用すれば、机の上に平置きできます



PCI Expressのケーブルで、楽々デバッグ

平置きなので、オシロのプローブも楽に当てられます

 ロープロファイル形状

ロープロファイルのコンパクトな基板サイズのため、パソコンの拡張スロットに挿入した後、箱を閉じることができます。

省スペースのPCでも蓋が閉じられます

省スペースのPCでも蓋が閉じられます

 SPI ROM搭載

16Mbit大容量SPI ROM(AT45DB161DB)を利用したコンフィギュレーションが可能です。

コンフィギュレーションROMの空いた領域には、FPGAのアプリケーションで使用するためのプログラムやデータなどを格納できます。

 MITOUJTAG Pro体験版を付属(予定)

本基板でのみご利用いただけるMITOUJTAG Proの特別版を付属しています。

デバッグにオシロスコープは不要です。外出先でも信号の波形を観測できます。

JTAGによる高密度基板ならではの快適なデバッグ環境をご利用ください。



MITOUJTAGで快適デバッグ

MITOUJTAG Proで快適デバッグ



インタフェースの選択方法

 本基板は、PCI Exressアドインカードエッジと、PCI Exress External Cablingの2つのインタフェースが搭載されていますが、実際にご利用いただけるのはどちらか一方です。使用するインタフェースは、チップコンデンサと抵抗の取り外しによって選択します。

パソコンのPCI Express スロットに挿入する場合には、基板表面のC1,C2,R1,R2,C19,C20を取り外す

PCI Express External Cabling で使用する場合には基板裏面のC17,C18,R3,R4,C21,C22を取り外す



 また、本基板はPCI Express External Cablingで使用するケースも考えて、基板に捨て板を付けた状態で提供しています。捨て板を外して、PCI Express基板本体を取り出した状態で納品させていただくことも可能です。

 出荷の際に、上記の加工を施して出荷することもできますので、ご注文の際にご用命ください。

基板出荷時のようす。捨て板がついている。





価格・内容物

 価格・内容物



商品名

評価版IPコア

セット

基板限定IP

コアセット

完全版IPコア

セット

部品実装済みプリント基板

MITOUJTAG Pro体験版

デバイスドライバ(実行コード)

デバイスドライバ(ソースコード)

×

×

IPコアの動作制限

・特定の基板でのみ動作

・連続稼働時間60分

・特定の基板でのみ動作

制限なし

付属するサンプルコード

・PCI Express GPIOカード

・DDR2メモリアクセス回路

その他

取扱説明書、回路図、部品表

価格

49,800円

79,800円

249,000円



※1 評価版IPコア(¥0)

特定の基板のみでご利用いただけます。

連続稼動時間は60分に設定されています。

当IPコアを他の基板でご利用いただくことはできません。



※2 基板限定IPコア(+¥30,000)

特定の基板のみでご利用いただけます。

連続稼動時間の制限はございません。

当IPコアを他の基板でご利用いただくことはできません。



※3 完全IPコア(+¥200,000)

連続稼動時間の制限はございません。

デバイスドライバのソースコードも提供します。

当IPコアを他の基板でご利用いただくことができます。



※消費税別の価格です

※上位のバージョンへは差額分でバージョンアップできます。

 特電PCI Express 互換 IPコア 使用許諾条件

正式な使用許諾条件は下記のPDFをお読みください。

特電 PCI Express 互換IPコア 使用許諾契約



要約すると、次のようになります。

 1. ライセンスの形態は「サイトライセンス」である。

 2. 当社からの提供はネットリストで行う。

 3. エンドユーザへの再配布はBitStreamで行ってください。
      (IPコアのネットリスト、キーコードをそのまま再配布することはできません。)



その他の条項は、ごく一般的な使用許諾条件に記載されているような内容です。

条件の緩和についてのお問い合わせは、下記のあて先までメールにてお願いします。

  特殊電子回路株式会社 担当:内藤 info@tokudenkairo.co.jp



お問い合わせ先

  特殊電子回路株式会社 info@tokudenkairo.co.jp

  電話 03-3865-5381  FAX:03-3865-5382
